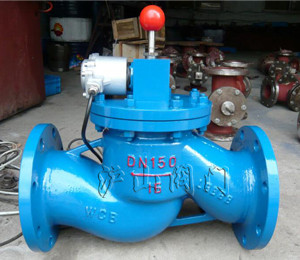

| 产品名称： | ZCRB燃气紧急切断阀 | 产品型号： | ZCRB |
| 驱动方式： | 气动 | 连接形式： | 螺纹、法兰 |
| 结构形式： | 直通式 | 密封材料： | NBR橡胶 |
| 压力范围： | 1.6-4.0MPa | 公称通径： | DN25-DN600 |
| 常用材质： | 黄铜、碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、燃气紧急切断阀--概述
ZCRB系列燃气紧急切断阀是一种新型的燃气管道工程的安全配套装置,主要应用于以下场合:
1.与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气体阀门,切断燃气的供给，及时制止恶性事故的发生。
2.与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。
3.与高层建筑的中央消防报警系统相连接。当大厦发生火情时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
4.在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供气。
本系列产品具有极佳的技术性能，低负荷损失和高可可靠性。适用于煤气、天燃气及液化石油气等可燃气体，广泛应用于供气管网系统，燃气热能工厂车间，燃气锅炉房及住宅居所的安全设施。
二、阀门功能及工作原理
本系列阀门是常开型脉冲触发式型电磁阀，具有事故自锁及手动复位功能。
1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。
2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，并进入自锁状态。此时即使撤去电源，阀门仍处于自锁关闭状态，不会重新自动打开。
3、本阀采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使本阀达到目的开关省力、快速。
4、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。
根据客户要求也可提供断电关闭的常闭型紧急切断阀。
三、燃气紧急切断阀--技术参数:
1、适用于煤气、天然气及液化石油气。
2、阀门规格：螺纹连接 G1/2“、G3/4”、G1“；法兰连接 DN25～350
3、工作压力：0.5bar～6bar
4、电气防护等级：CEI IP65/IP67
5、防爆等级：Eexm Ⅱ T4/ Eexm Ⅱ T5
6、工作电压及电功率：交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W
7、操作系数：不间断输出或脉冲型
8、电气连接：插件（不分正负极）
9、线圈功率:≤DN100,20℃时交流 AC220V,50Hz/24VA直流 DC24V,/24W 线圈型号:MF-1(2≥DN100,20℃时交流 AC220V,50Hz/90VA直流 DC24V,/85W 线圈型号:ZCLF-1(2)
10、工作环境温度：-15～60℃
11、密封材料：NBR橡胶
12、阀体材质：黄铜、不锈钢、碳钢
13、阀门关闭时间：少于1秒
四、手动复位操作过程
当阀门被切断，管道漏气故障排除后，工作人员需要手动复位时，用力向上提拉 手动复位杆，听到“咔”的一声，说明阀门完全被打开。此时，即使松开手，也不会被切断。（除非再给阀门线圈通电）。
注：手动复位必须在电磁阀线圈断电时操作。
五、燃气紧急切断阀--性能规范
|
压力等级 |
常温试验压力 |
|||
|
壳体 |
密封 |
低气压密封 |
||
|
公称压力(MPa) |
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
0.6 |
|
|
4.0 |
6.0 |
4.4 |
0.6 |
|
|
适用温度 |
-15~60℃ |
|||
|
|
|
|
||
六、燃气紧急切断阀--主要零件材料
|
零 件 名 称 |
材 料 |
|
|
“-1丝扣“ |
DN25-DN350（法兰） |
|
|
阀体 |
黄铜 |
碳钢（不锈钢） |
|
自锁体 |
黄铜（铝合金） |
|
|
阀杆 |
不锈钢 |
不锈钢 |
|
密封川 |
NBR橡胶 |
|
七、燃气紧急切断阀--规格及安装尺寸表
|
规格(DN) |
L |
≈H |
D |
D1 |
D2 |
Z-¤d |
备注 |
|
1/2"(DN15) |
68 |
120 |
|
|
|
|
丝扣 |
|
3/4"(DN20) |
72 |
128 |
|
|
|
|
|
|
1"(DN25) |
100 |
160 |
|
|
|
|
|
|
25 |
160 |
180 |
115 |
85 |
65 |
4-¤14 |
法兰连接 |
|
32 |
180 |
200 |
135 |
100 |
78 |
4-¤18 |
|
|
40 |
200 |
200 |
145 |
110 |
85 |
4-¤18 |
|
|
50 |
230 |
220 |
160 |
125 |
100 |
4-¤18 |
|
|
65 |
290 |
255 |
180 |
145 |
120 |
4-¤18 |
|
|
80 |
310 |
320 |
195 |
160 |
135 |
8-¤18 |
|
|
100 |
350 |
380 |
215 |
180 |
155 |
8-¤18 |
|
|
125 |
400 |
405 |
245 |
210 |
185 |
8-¤23 |
|
|
150 |
480 |
458 |
280 |
240 |
210 |
8-¤23 |
|
|
200 |
600 |
530 |
335 |
295 |
265 |
8-¤23 |
|
|
250 |
650 |
600 |
390 |
350 |
320 |
12-¤23 |
|
|
300 |
750 |
650 |
440 |
400 |
368 |
12-¤23 |
|
|
350 |
850 |
750 |
500 |
460 |
428 |
12-¤23 |
