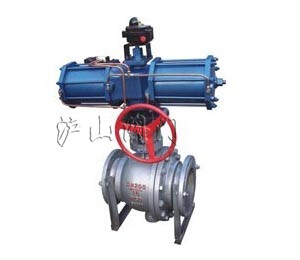

| 产品名称： | Q647气动固定球阀 | 产品型号： | Q647 |
| 驱动方式： | 气动 | 连接形式： | 法兰 |
| 结构形式： | 固定式 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～4.0MPa | 公称通径： | DN50-DN500 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、Q647气动固定球阀概述
Q647气动固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；
在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
二、Q647气动固定球阀产品特点
(1)气动固定式球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
(2)气动固定式球阀采用全通径或缩径设计，流通阻力小。
(3)气动固定式球阀阀采用固定球设计，并增加了预紧力弹簧，使得电动球阀具有自动泄压功能。
(4)每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
(5)具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
(6)耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
三、Q647气动固定球阀产品主要零件材料
|
阀体 |
阀杆 | 阀球 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
|---|---|---|---|---|---|---|---|
|
WCB |
1Cr13 |
1Cr13 |
1Cr13 司太立合金 本体材料 |
柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316 |
柔性石墨 编结石墨 |
-29-425℃ |
水、蒸汽、油品 |
|
WC6 |
15CrMo |
15CrMo |
-29-425℃ |
||||
|
WC9 |
25Cr2MoV |
25Cr2MoV |
|||||
|
LCB |
304 |
304 |
-46-354℃ |
||||
|
CF8 |
304 |
304 |
-196-600℃ |
部分酸、碱 |
|||
|
CF3 |
304L |
304L |
|||||
|
CF8M |
316 |
316 |
|||||
|
CF3M |
316L |
316L |
四、Q647气动固定球阀主要外型尺寸
|
|
|
气动固定球阀 结构图
|
|
公称通径 |
尺 寸(mm) | 执 行 器 型 号 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.6MPa | 2.5MPa | 4.0MPa | |||||||||||
| L | D | D1 | z-φd | L | D | D1 | z-φd | L | D | D1 | z-φd | ||
|
50 |
203 |
160 |
125 |
4-18 |
216 |
160 |
125 |
4-18 |
216 |
160 |
125 |
4-18 |
可选配DA/SR、QGSY、 |
|
65 |
222 |
180 |
146 |
4-18 |
241 |
180 |
145 |
8-18 |
241 |
180 |
145 |
8-18 |
|
|
80 |
241 |
195 |
160 |
8-18 |
283 |
195 |
160 |
8-18 |
283 |
195 |
160 |
8-18 |
|
|
100 |
305 |
215 |
180 |
8-18 |
305 |
230 |
190 |
8-23 |
305 |
230 |
190 |
8-23 |
|
|
125 |
356 |
245 |
210 |
8-18 |
381 |
270 |
220 |
8-25 |
381 |
270 |
220 |
8-25 |
|
|
150 |
394 |
280 |
240 |
8-23 |
403 |
300 |
250 |
8-25 |
403 |
300 |
250 |
8-25 |
|
|
200 |
457 |
335 |
295 |
12-23 |
502 |
360 |
310 |
12-25 |
502 |
375 |
320 |
12-30 |
|
|
250 |
533 |
405 |
355 |
12-25 |
586 |
425 |
370 |
12-30 |
|
|
|
|
|
|
300 |
610 |
460 |
410 |
12-25 |
648 |
485 |
430 |
16-30 |
|
|
|
|
|
|
350 |
686 |
520 |
470 |
16-25 |
762 |
550 |
490 |
16-34 |
|
|
|
|
|
|
400 |
762 |
580 |
525 |
16-30 |
838 |
610 |
550 |
16-34 |
|
|
|
|
|
|
450 |
864 |
640 |
585 |
20-30 |
914 |
660 |
600 |
20-34 |
|
|
|
|
|
|
500 |
914 |
705 |
650 |
20-34 |
991 |
730 |
660 |
20-41 |
|
|
|
|
|
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
