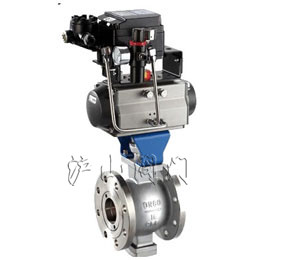

| 产品名称： | VQ647气动V型球阀 | 产品型号： | VQ647 |
| 驱动方式： | 气动 | 连接形式： | 法兰 |
| 结构形式： | V型 | 密封材料： | 聚四氟乙烯（增强）、1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 压力范围： | 1.6～4.0MPa | 公称通径： | DN50-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、气动V型球阀概述
VQ647气动V型球阀，是一种旋转型调节球阀，为气动单元组合仪表中的执行单元，一般与电气阀门定痊器或气动阀门定位器组合使用。阀芯开有V型切口，与阀座相对转动产生剪切力，防止卡死。特别适用于泥浆和含有纤维介质，以及含有微小固体悬浮物介质的调节。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量调节，以达到生产过程按控制要求。
本系列产品公称压力等级有PN16、64，公称通径范围从25mm至 300mm ,允许泄漏量等级有Ⅳ级和Ⅵ级。
二、气动V型球阀 主要零件材料
阀体、 阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti
阀 杆：0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb
阀 板：ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti
阀杆（板）轴承：0Cr17Ni12Mo2
阀 芯：增强聚四氟乙烯、司钛莱合金堆焊
阀座（密封环）：聚四氟乙烯（增强）、1Cr18Ni9Ti、Cr18Ni12Mo2Ti
压 圈：0Cr17Ni12Mo2
填 料：聚四氟乙烯、石墨
阀 座 托 架 ：0Cr17Ni12Mo2 垫 环：氟橡胶0形圈
三、气动V型球阀 主要技术参数
|
公称通径D（mm） |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
额定流量系数kv |
22 |
36 |
58 |
82 |
145 |
200 |
355 |
554 |
798 |
1418 |
3900 |
|
公称压力PN（MPa） |
1.6、4.0、6.4 |
||||||||||
|
流量特性 |
近似等百分比 |
||||||||||
|
阀板转角（度） |
0°±4至90° ±4°（可调） |
||||||||||
|
操作压力（MPa） |
双作用0.2～1.0、单作用0.3—1.0 |
||||||||||
|
适用工作温度（℃） |
软密封：-40～180、硬密封：-60～450 |
||||||||||
|
允许压差（MPa） |
为公称压力值 |
4.0 |
2.0 |
||||||||
|
允许泄漏量等级 |
软密封Ⅵ级、硬密封Ⅳ级 |
||||||||||
|
动作时间（S） |
0.5～7 |
||||||||||
|
执行机构输出力矩（Nm） |
5.9～5169 |
||||||||||
*本产品性能指标贯彻GB/T4213—92。
四、气动V型球阀 外形连接尺寸
|
|
|

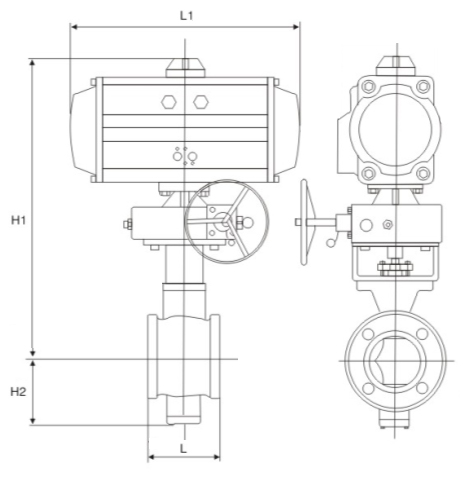

气动V型球阀 气动V型球阀 结构图 |
|
公称通径 |
尺寸 (mm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 对夹 | 法兰式 | L | H1 | H2 | |||||
| D | D | D1 | D2 | q | Z-Φd | ||||
|
25 |
64 |
110 |
85 |
65 |
14 |
4-14 |
102 |
277 |
60 |
|
40 |
82 |
145 |
110 |
85 |
16 |
4-18 |
114 |
305 |
75 |
|
50 |
100 |
160 |
125 |
110 |
16 |
4--18 |
124 |
364 |
95 |
|
65 |
120 |
180 |
145 |
120 |
18 |
4-18 |
145 |
379 |
105 |
|
80 |
131 |
195 |
160 |
135 |
20 |
8-18 |
165 |
389 |
120 |
|
100 |
158 |
215 |
180 |
155 |
20 |
8-18 |
194 |
402 |
140 |
|
125 |
180 |
245 |
210 |
185 |
22 |
8-18 |
213 |
426 |
165 |
|
150 |
216 |
280 |
240 |
210 |
24 |
8-23 |
229 |
453 |
185 |
|
200 |
268 |
335 |
295 |
265 |
26 |
12-23 |
243 |
473 |
205 |
|
250 |
326 |
405 |
355 |
320 |
30 |
12-25 |
297 |
540 |
240 |
|
300 |
460 |
460 |
410 |
3750 |
30 |
12-25 |
338 |
590 |
290 |
|
350 |
470 |
- |
- |
- |
- |
|
- |
|
|
|
400 |
525 |
- |
- |
- |
- |
|
- |
||
