ZJRP气动偏心旋转阀


ZJRP气动偏心旋转阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 ZJRP气动偏心旋转阀   产品型号 ZJRP
  驱动方式 气动   连接形式 法兰
  结构形式 偏心   密封材料 金属夹石墨密封
  压力范围 1.6~4.0MPa   公称通径 DN50-DN300
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、ZJRP气动偏心旋转阀介绍

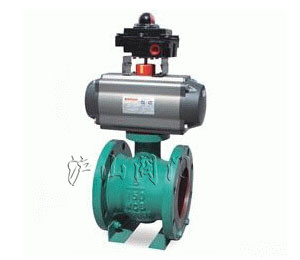

ZJRP气动偏心旋转阀(凸轮挠曲调节阀)由执行机构和偏心旋转阀组成,是一种由部分球阀板绕 偏心轴心旋转来控制流体的角行程调节阀。阀芯的回转中心不与旋转轴同心,可减少磨损,延长 使用寿命,阀芯后部设有一个导流翼,有利于流体稳定流 动,具有良好的稳定性。其次,还有流量大,可调范围广 等特点。广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

二、ZJRP气动偏心旋转阀标准规格

阀体型式:直通铸造偏心球形阀
阀芯型式:偏心弓型截球体
公称通径:DN50 ~300 NPS 2〞~12〞
公称压力:PN16 ~40 CLASS 150LB ~300LB
连接方式:法兰 FF、RF、RTJ、等.
对夹式
阀盖形式:一体式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封
执行机构:气动:气动活塞式执行机构、气动薄膜执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆

三、ZJRP气动偏心旋转阀型号编制

Z 执行机构 R 结构形式 -公称压力 阀体材质 公称通径
Z系列调节阀 S:气动活塞执行机构
J:气动薄膜执行机构
A:电动DTR执行机构
R:电动3810R执行机构
R
角行程

P:标准型全腔偏心旋转调节阀
PF:软密封偏心旋转调节阀
RP:缩腔型偏心旋转调节阀

PN16=16
CL150LB=150 LB

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质

DN50= DN50
NPS2〞=NPS2〞

如:气动活塞式偏心旋转调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZSRP-16C DN50

四、ZJRP气动偏心旋转阀性能

流量特性 近似等百分比
可调范围 全腔型 100:1 缩腔型 40:1
额定CV值 全腔型CV 14~1750 缩腔型CV 6-700
行程 全开 60°
允许泄漏量 硬密封:IV级(0.01% 阀额定容量) 软密封:VI级(气泡级)
基本误差% 气动 ±2 电动±2.0
回差% 气动 ≤1.5 电动≤1.0
死区% 气动 ≤0.6 电动≤1.0

五、ZJRP气动偏心旋转阀选用参数表

公称通径DN(mm) 25 40 50 65 80 100 125 150 200 250 300
额定流量系数Cv 全腔型 14 30 55 100 135 230 320 500 850 1300 1750
缩腔型 6 12 20 40 54 92 128 200 340 520 700
双作用气动执行机构 气源压力 400KPa
型号

扭矩(N.M)

PTFE填料,金属密封允许压差 单位MPa
ATD63 23.5 2.35 0.94
ATD75 46.5 5.0 2.84 1.49 0.57 0.33
ATD88 73.2     2.39 0.99 0.62
ATD100 106       1.54 0.99 0.30 0.19
ATD125 221           1.29 0.80 0.39
ATD160 453           2.84 1.79 0.89 0.47 0.26 0.14
单作用气动执行机构 气源压力 400KPa
型号

扭矩(N.M)

PTFE填料,金属密封允许压差 单位MPa
ATS75 26.5 0.19
ATS88 44 1.19 0.09
ATS100 60.7 3.97 1.59 0.81 0.11
ATS125 126     2.19 0.89 0.59
ATS160 269         1.39 0.53 0.34
ATS200 467           2.84 1.79 0.89 0.47 0.26 0.14
