| 产品名称： | API气动V型调节球阀 | 产品型号： | QV647Y |
| 驱动方式： | 气动 | 连接形式： | 法兰 |
| 结构形式： | V型 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～4.0MPa | 公称通径： | DN50-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |

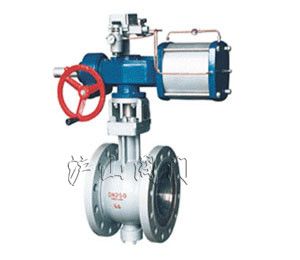

一、API气动V型调节球阀介绍
API气动V型调节球阀是一种直角回转结构的高级控制阀，它与阀门定位器配套使用，可实现比例调节;与二位五通电磁阀及控制箱配套使用，可实现开关控制。V型球阀阀芯设计成带有特殊形状的V型缺口，具有精确的截流物性和控制功能，适用于各种控制场合，结构紧凑，体积小，可紧卧安装等优点。适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。二、API气动V型调节球阀产品特点
1、气动V型球阀由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。V型球阀长期不需修理，使用寿命长，为您提供了真正的高效率进行控制工艺状况的一种阀门。
2、具有出色的调节特性：V型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。
3、大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的大值特别高，通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
4、V型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
5、大可靠(安全)性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
6、金属阀座的优越密封性：V型阀采用可动金属阀座，具有的助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量10额定流量系数。
7、超强的剪切能力：V型阀采有金属硬密封结构，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
三、API气动V型调节球阀执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
8、气动V型球阀结构紧凑，小巧轻盈，安装方便，维护简便。
9、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
四、API气动V型调节球阀应用规范
设计制造按API 608结构长度按ASME B16.10
压力试验按ISO5208
|
公称压力 PN(MPa) Nominal pressure |
试验压力（MPa） Test pressure |
适用介质 Applicable medium |
适用温度 Applicable temperature |
|
|
壳体实验 Shell test |
密试验 Sealing test |
|||
| 1.6 | 2.4 | 1.76 |
水、由、气及高粘度、含纤维、固体颗粒 等介质 The medirums such as water, oil, gas, and the solid grain with higt viscosity and containing fibers, etc. |
-28～550℃ |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
|
应用规范 Applicable specification |
连接法兰 Connection flange |
JB79-59 GB9113 HG20592-97 AMSI B16.5 | ||
|
检验试验 Test and inspection |
JB/T9092-99 API 598 | |||

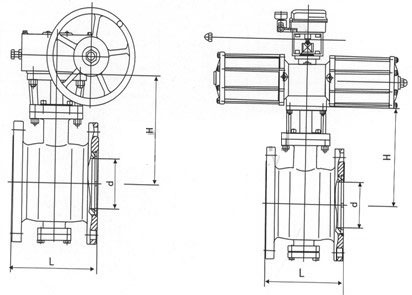

| 口径NPS | 外形尺寸Dimension |
重量 Weight |
||
| d | L | H | ||
| 2〞 | 40 | 178 | 130 | 16 |
| 3〞 | 60 | 203 | 140 | 25 |
| 4〞 | 85 | 229 | 150 | 33 |
| 6〞 | 128 | 265 | 200 | 110 |
| 8〞 | 150 | 292 | 220 | 145 |
| 10〞 | 212 | 330 | 250 | 190 |
| 12〞 | 255 | 356 | 285 | 2500 |
| 口径NPS | 外形尺寸Dimension |
重量 Weight |
||
| d | L | H | ||
| 2〞 | 40 | 216 | 110 | 23 |
| 3〞 | 60 | 203 | 130 | 35 |
| 4〞 | 85 | 305 | 160 | 67 |
| 6〞 | 128 | 403 | 200 | 145 |
| 8〞 | 150 | 419 | 220 | 180 |
| 10〞 | 212 | 457 | 250 | 309 |
| 12〞 | 255 | 502 | 258 | 374 |
| 口径NPS | 外形尺寸Dimension |
重量 Weight |
||
| d | L | H | ||
| 2〞 | 40 | 216 | 120 | 33 |
| 3〞 | 60 | 254 | 135 | 56 |
| 4〞 | 85 | 305 | 155 | 87 |
| 6〞 | 128 | 457 | 210 | 165 |
| 8〞 | 150 | 584 | 225 | 215 |
| 10〞 | 212 | 711 | 265 | 330 |
| 12〞 | 255 | 813 | 290 | 405 |
