产品名称：
|

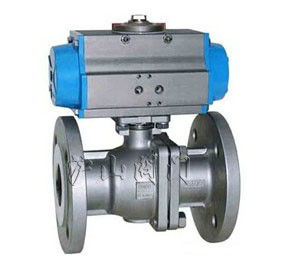

Q641F气动软密封球阀
|
产品型号：
|
Q641F
|
|
驱动方式：
|
气动
|
连接形式：
|
法兰
|
|
结构形式：
|
直通式
|
密封材料：
|
氟塑料
|
|
压力范围：
|
1.6～2.5MPa
|
公称通径：
|
DN15-DN200
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、气动软密封球阀介绍
气动软密封球阀是一种转角为90°的旋转类阀门。密封性能优良，流量系数大，流阻系数小，结构简单，使用寿命长，便于维修。气动软密封球阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。
二、气动软密封球阀优点
气动软密封球阀具有连线简单、结构紧凑、动作稳定可靠等优点。
三、气动软密封球阀应用范围
气动软密封球阀广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
四、气动软密封球阀产品特点
(1)流体阻力小、电动球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
(2)止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
(3)阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
(4)阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
(5)由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
五、气动软密封球阀产品选型
(1)阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
Q641F（PPL、M）-16，25
六、气动软密封球阀主要外形和连接尺寸 单位Unit:（mm）
Q641F-16
|
|
通径DN
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
mm
|
in
|
|
15
|
1/2″
|
130
|
95
|
65
|
46
|
4-Φ14
|
14
|
2
|
185
|
140
|
|
20
|
3/4″
|
140
|
105
|
75
|
56
|
4-Φ14
|
16
|
2
|
191
|
140
|
|
25
|
1″
|
150
|
115
|
85
|
65
|
4-Φ14
|
16
|
2
|
193
|
140
|
|
32
|
1 1/4″
|
165
|
135
|
100
|
76
|
4-Φ18
|
16
|
3
|
212
|
164
|
|
40
|
1 1/2″
|
180
|
145
|
110
|
84
|
4-Φ18
|
18
|
3
|
217
|
164
|
|
50
|
2″
|
200
|
160
|
125
|
99
|
4-Φ18
|
20
|
3
|
260
|
190
|
|
65
|
2 1/2″
|
220
|
180
|
145
|
118
|
4-Φ18
|
20
|
3
|
293
|
210
|
|
80
|
3″
|
250
|
195
|
160
|
132
|
8-Φ18
|
20
|
3
|
325
|
247
|
|
100
|
4″
|
280
|
215
|
180
|
156
|
8-Φ18
|
22
|
3
|
380
|
276
|
|
125
|
5″
|
320
|
245
|
210
|
184
|
8-Φ18
|
22
|
3
|
468
|
348
|
|
150
|
6″
|
360
|
280
|
240
|
211
|
8-Φ22
|
24
|
3
|
510
|
378
|
|
200
|
8″
|
400
|
335
|
295
|
266
|
12Φ22
|
24
|
3
|
655
|
432
|
|
Q672F-25
|
|
通径DN
|
L
|
D
|
K
|
D1
|
n-Φd
|
b
|
f
|
H
|
W
|
|
mm
|
in
|
|
15
|
1/2″
|
130
|
95
|
65
|
46
|
4-Φ14
|
14
|
2
|
185
|
140
|
|
20
|
3/4″
|
140
|
105
|
75
|
56
|
4-Φ14
|
16
|
2
|
191
|
140
|
|
25
|
1″
|
150
|
115
|
85
|
65
|
4-Φ14
|
16
|
2
|
193
|
140
|
|
32
|
1 1/4″
|
165
|
135
|
100
|
76
|
4-Φ18
|
18
|
3
|
212
|
164
|
|
40
|
1 1/2″
|
180
|
145
|
110
|
84
|
4-Φ18
|
18
|
3
|
217
|
164
|
|
50
|
2″
|
200
|
160
|
125
|
99
|
4-Φ18
|
20
|
3
|
260
|
190
|
|
65
|
2 1/2″
|
220
|
180
|
145
|
118
|
8-Φ18
|
22
|
3
|
293
|
210
|
|
80
|
3″
|
250
|
195
|
160
|
132
|
8-Φ18
|
24
|
3
|
325
|
247
|
|
100
|
4″
|
280
|
235
|
190
|
156
|
8-Φ22
|
24
|
3
|
380
|
276
|
|
125
|
5″
|
320
|
270
|
220
|
184
|
8-Φ26
|
26
|
3
|
468
|
348
|
|
150
|
6″
|
360
|
300
|
250
|
211
|
8-Φ26
|
28
|
3
|
510
|
378
|
|
200
|
8″
|
400
|
360
|
310
|
274
|
12-Φ26
|
30
|
3
|
655
|
432
|
结构长度：JB1686亦可按GB12221
法兰标准：JB79亦可按GB9113、ANSI B16.5、JIS B2212
