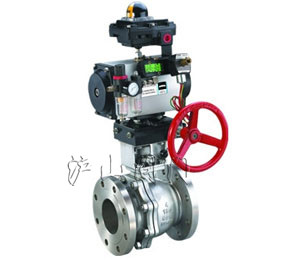

| 产品名称: | 气动固定(金属密封)球阀 | 产品型号: | Q647Y |
| 驱动方式: | 气动 | 连接形式: | 法兰 |
| 结构形式: | 固定 | 密封材料: | 硬质合金 |
| 压力范围: | 1.6MPa | 公称通径: | DN25-DN250 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |
一、气动固定(金属密封)球阀介绍
气动固定(金属密封)球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封因而安装没有流向限制,是双向。本阀是三片式阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部设有弹簧保证阀座紧贴球体,保持密封。上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致,以便管线清扫。二、气动固定(金属密封)球阀工作原理
气动球阀只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。
Q647Y-16,25

三、气动固定(金属密封)球阀主要外形和连接尺寸 单位Unit:(mm)
| Q647Y-16 | ||||||||||
| 通径DN | L | D | K | D1 | n-Φd | b | f | H | W | |
| mm | in | |||||||||
| 25 | 1″ | 140 | 115 | 85 | 65 | 4-Φ14 | 16 | 3 | 217 | 190 |
| 32 | 1 1/4″ | 165 | 140 | 100 | 76 | 4-Φ18 | 18 | 3 | 260 | 210 |
| 40 | 1 1/2″ | 165 | 150 | 115 | 84 | 4-Φ18 | 18 | 3 | 293 | 210 |
| 50 | 2″ | 203 | 165 | 125 | 99 | 4-Φ18 | 20 | 3 | 309 | 247 |
| 65 | 2 1/2″ | 222 | 185 | 145 | 118 | 4-Φ18 | 20 | 3 | 344 | 247 |
| 80 | 3″ | 241 | 200 | 160 | 132 | 8-Φ18 | 20 | 3 | 421 | 276 |
| 100 | 4″ | 305 | 220 | 180 | 156 | 8-Φ18 | 22 | 3 | 485 | 348 |
| 125 | 5″ | 356 | 250 | 210 | 184 | 8-Φ18 | 22 | 3 | 560 | 378 |
| 150 | 6″ | 394 | 285 | 240 | 211 | 8-Φ23 | 24 | 3 | 655 | 432 |
| 200 | 8″ | 457 | 340 | 295 | 266 | 12-Φ23 | 24 | 3 | 847 | 524 |
| 250 | 10″ | 533 | 405 | 335 | 319 | 12-Φ26 | 26 | 3 | 980 | 648 |
| Q647Y-25 | ||||||||||
| 通径DN | L | D | K | D1 | n-Φd | b | f | H | W | |
| mm | in | |||||||||
| 25 | 1″ | 165 | 1115 | 85 | 65 | 4-Φ14 | 16 | 3 | 217 | 190 |
| 32 | 1 1/4″ | 178 | 140 | 100 | 76 | 4-Φ18 | 18 | 3 | 260 | 210 |
| 40 | 1 1/2″ | 190 | 150 | 115 | 84 | 4-Φ18 | 18 | 3 | 293 | 210 |
| 50 | 2″ | 216 | 165 | 125 | 99 | 4-Φ18 | 20 | 3 | 309 | 247 |
| 65 | 2 1/2″ | 241 | 185 | 145 | 118 | 4-Φ18 | 22 | 3 | 344 | 276 |
| 80 | 3″ | 283 | 200 | 160 | 132 | 8-Φ18 | 24 | 3 | 421 | 348 |
| 100 | 4″ | 305 | 235 | 190 | 156 | 8-Φ23 | 24 | 3 | 4185 | 378 |
| 125 | 5″ | 381 | 270 | 220 | 184 | 8-Φ26 | 26 | 3 | 580 | 432 |
| 150 | 6″ | 403 | 300 | 250 | 211 | 8-Φ26 | 28 | 4 | 655 | 524 |
| 200 | 8″ | 502 | 360 | 310 | 274 | 12-Φ26 | 30 | 4 | 847 | 648 |
| 250 | 10″ | 588 | 425 | 370 | 330 | 12-Φ30 | 32 | 4 | 980 | 715 |
法兰标准:GB9113亦可按ANSI B165、JIS B2212
专业制造、专业服务,沪山为你创造更多价值
不断提升服务质量,精益求精,“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答
售中服务
- 守信合同,保证及时供货,随时保持与客户联系
- 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
- 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
- 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
- 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522,或来电咨询 021-31007323。
- 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
- 具体商定:交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求,须在订货合同中提供以下说明:
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
