气动线性调节球阀-气动线性调节球阀型号-气动球阀图片
您的位置:首页>>产品中心  >>气动线性调节球阀更新时间:2026-04-28 21:49:23

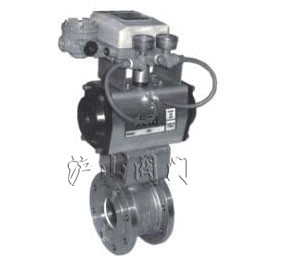

气动线性调节球阀

气动线性调节球阀
气动线性调节球阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 气动线性调节球阀   产品型号 WXQ672F
  驱动方式 气动   连接形式 对夹
  结构形式 V型通道   密封材料 橡胶
  压力范围 1.6~6.4MPa   公称通径 DN10-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、气动线性调节球阀介绍

气动线性调节球阀该阀门采用V型通道球体的超短球阀与气动执行器、阀门定位器组成,可实现微小流量的线性调节,是一种用途广泛的新型美标调节型球阀。适用于水,油品,高腐蚀性化学物质以及弱酸碱介质。



WXQ672F(PPL、M)-16

二、气动线性调节球阀主要外形和连接尺寸  单位Unit:(mm)

通径DN d L D K D1 n-Φd F H W
mm in
10 3/8″ 10 32 85 60 38 4-M12 2 310 105
15 1/2″ 14 35 90 65 46 4-M12 2 315 140
20 3/4″ 19 38 100 75 56 4-M12 2 325 140
25 1″ 24 42 110 85 65 4-M12 2 330 140
32 1 1/4″ 29 50 130 100 76 4-M16 3 365 16
40 1 1/2″ 38 60 145 110 84 4-M16 3 375 164
50 2″ 48 70 160 125 99 4-M16 3 398 190
65 2 1/2″ 64 95 180 145 118 4-M16 3 408 210
80 3″ 76 118 195 160 132 8-M16 3 450 247
100 4″ 95 140 215 180 156 8-M16 3 465 278
125 5″ 118 195 245 210 184 8-M16 3 525 348
150 6″ 150 260 280 240 211 8-M20 3 578 378
200 8″ 200 350 335 295 266 12-M20 3 650 432
结构长度:Q/OLF002-88
法兰标准:JB79亦可按GB9113、ANSI B16.5、B2212

专业制造、专业服务,沪山为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪山产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪山的服务质量

订货流程

  • 客户采购清单请传真至 021-33321522,或来电咨询 021-31007323。
  • 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  • 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
