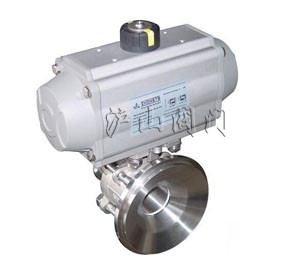

气动放料球阀


气动放料球阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 气动放料球阀   产品型号 Q63c1F
  驱动方式 气动   连接形式 法兰
  结构形式 直通式   密封材料 橡胶
  压力范围 1.0MPa   公称通径 DN25-DN100
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、气动放料球阀产品概述

气动放料阀是用气动执行器控制阀门,性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。

气动放料阀是用气动执行器控制阀门,性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 结构:主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。

Q63c1F(PPL)-10

二、气动放料球阀产品结构与原理

结构与原理:

(1)阀体、(2)支架、(3)手轮:球黑铸铁

(4)阀芯:搪瓷

(5)橡胶垫片

(6)四氟孔板

(7)填料:四氟密封圈

(8)压盖子:铸铁

(9)丝杆、(10)阀杆螺母:铸铁

(10)适用于设计压力P≤0.6MPa,工作温度t≤1500C的搪玻璃放料阀。

该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠氢氧化钾外能耐各种酸、碱、盐溶液及有机溶剂。

三、气动放料球阀主要外形和连接尺寸单位Unit:(mm)

通径DN G L L1 D K n-Φd H W
mm in
25 1″ G1″ 72 22 100 78 4-Φ10 160 140
40 1 1/2″ G1/2″ 92 31 130 100 4-Φ12 18/0 164
50 2″ G2″ 112 41 150 130 4-Φ14 220 190
65 2 1/2″ G21/2″ 125 46 190 155 4-Φ14 250 210
80 3″ G3″ 160 57 205 170 4-Φ14 275 247
100 4″ G4″ 175 68 235 200 4-Φ18 310 276
Q641c1为双法兰结构,出口端为GB9113或JB79 PN10标准法兰。

四、气动放料球阀设备性能

1,放料阀,耐腐蚀性:

1.使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。

2.使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。

3.严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。4.不锈钢的一般工作温度≤150℃,压力范围0.6-2.5MPA,超过此规定订货时要说明。

2,放料阀,耐腐蚀性

1.聚四氟乙烯与金属粘结性优良,抗拉性一般,耐稀酸、浓酸等。

2. 使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。

3. 严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。

4. 不锈钢的一般工作温度为-5℃-225℃,压力范围0.6-1.6MPA,超过此规定订货时要说明。

3, 放料阀:搪玻璃设备是含高硅量的玻璃质釉。

通过900度左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀的性能,能防止介质与金属离子取代作用而影响污染制品,并且表面光洁、耐磨、有一定的热稳定性。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化纳、氢氧化钾外能耐各种酸、碱、盐溶液及有机溶剂。

A、耐腐蚀性:

能耐一般无机酸、有机酸、弱碱液(P≤60℃ PH≤12)以及有机剂介质。

在盐酸、硝酸、等强腐蚀介质中优于不锈钢。严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。

B、耐热性,允许在-30℃-240℃间使用(耐温急变小于120℃)。

C、具有光滑的表面。不易粘结物料、易清洗。

E、绝缘性:耐冲击性能较小为2500克/厘米,因而使用时应避免硬物冲击。

F、耐压0.6MPA

主要零件
阀体、阀盖
WCB
ZG1Cr18Ni9Ti
CF8(304)
CF3(304L)
ZG1Cr18Ni
12Mo2Ti
CF8M(316)
CF3M(316L)
阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni9(304)
C0Cr19Ni11
(304L)
1Cr18Ni
12Mo2Ti
0Cr17Ni
12Mo2(316)
00Cr17Ni
14Mo2(316L)

五、气动放料球阀分类

公称压力Nominal pressure

表示符号PN,在一定温度下应用时允许的大工作压力。对碳钢阀体的控制阀,指200℃以下应用时允许的大工作压力;对铸铁阀体,指120℃以下应用时允许的大工作压力;对不锈钢阀体的控制阀,指250℃以下应用时允许的大工作压力。当工作温度升高时,阀体的耐压会降低。例如,公称压力为6.4MPa(PN64)的碳钢控制阀,用于300℃时的耐压为5.2MPa,用400℃时的耐压为4.1MPa,用于450℃时的耐压为2.9MPa。

称压力阀体材质

铸钢、不锈钢,316L。工作压力0.6-2.5MPA,工作温度-20℃-425℃。阀门口径 DN25-DN300。连接方式:法兰。传动方式: 手动、气动。适用介质: 油品、酸类、腐蚀性介质等。 制造标准:国标。

手动放料主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部,因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀,并对密封圈进行特殊处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能,阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时采取短行程阀瓣的设计。

公称通径DN

放料阀额定流量系数KV,放料阀公称压力和压差,放料阀阀体和阀内组件材料,放料阀流量特性,放料阀适用温度,放料阀电源电压和控制信号,放料阀是否带附件等。

一,公称通径:(nominal diameter),又称平均外径(mean outside diameter),表示符号DN,就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接,具有互换性.它不是实际意义上的管道外径或内径,虽然其数值跟管道内径较为接近或相等,为了使管子、管件连接尺寸统一,采用公称直径(也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径,也不是内径,而是近似普通钢管内径的一个名义尺寸。每一公称直径,对应一个外径,其内径数值随厚度不同而不同。公称直径可用公制mm表示,也可用英制in表示。管路附件也用公称直径表示,意义同有缝管。
