设计与制造：GB12238
结构长度：GB12221(20系列)
法兰连接尺寸：GB4216

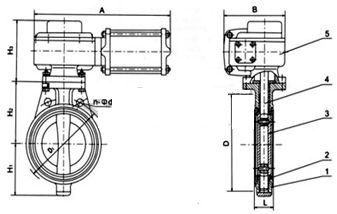

部件列表：
1、阀体
2、阀座
3、蝶板
4、阀杆
5、气动装置
D671J气动对夹衬胶蝶阀附件选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
D671J气动对夹衬胶蝶阀密封结构
中线弹性密封：密封材料分橡胶和氟塑料或全衬橡胶和氟塑料，弹性阀座配高精度蝶板确保零泄漏，阀杆底、中、上部配有衬套，用于支撑和旋转滑动，保持小磨擦力。产品重量轻，体积小，启闭迅速。
三偏心结构密封：阀座密封材料分金属密封和氟塑料密封。金属密封蝶阀有弹性密封圈阀座与多层复合蝶板，三维偏心密封结构启闭磨檫小，密封性能可靠，抗磨损耐高温，具有自定心作用，泄漏小，使用寿命长。产品结构合理重量轻，体积小，安装尺寸小，操作简便，启闭迅速。
一、D371X(半衬)、D671J、D371J/Fs(全衬)气动对夹衬胶蝶阀用途
|
密封圈材料代号
|
适用温度
|
适用介质
|
|
NR
|
≤85℃
|
水、空气、酸碱类
|
|
CR
|
≤85℃
|
水、煤气、酸碱类
|
|
NBR
|
≤100℃
|
水、油品
|
|
EPDM
|
≤120℃
|
水、蒸汽、一般酸碱类
|
|
FKM
|
≤150℃
|
水、蒸汽、强酸碱类
|
二、D371X(半衬)、D671J、D371J/Fs(全衬)气动对夹衬胶蝶阀材料
|
阀体
|
铸铁、球墨铸铁、碳钢、不锈钢
|
|
蝶板
|
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
|
|
阀杆
|
碳钢镀镍磷、不锈钢
|
|
阀座密封圈
|
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
|
|
气动装置
|
组合件
|
压力等级：PN（MPa） 1.0 1.6
三、D371X(半衬)、D671J、D371J/Fs(全衬)气动对夹衬胶蝶阀测试
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
四、D371X(半衬)、D671J、D371J/Fs(全衬)气动对夹衬胶蝶阀主要尺寸参数
|
公称通径DN
|
公称压力MPa
|
工作压力MPs
|
L
mm
|
D
mm
|
D1
mm
|
n-Φd
mm
|
H1
mm
|
H2
mm
|
气动装置
|
气源接头
|
质量
|
|
型号
|
A
mm
|
B
mm
|
H3
mm
|
|
40
|
1.0
|
1.0
|
33
|
150
|
110
|
4-18
|
|
|
|
|
|
|
|
|
|
0
|
43
|
165
|
125
|
4-18
|
64
|
120
|
6D3A
|
210
|
70
|
120
|
M10×1
|
5.5
|
|
65
|
46
|
185
|
145
|
4-18
|
80
|
120
|
6D3A
|
210
|
70
|
120
|
M10×1
|
8
|
|
80
|
46
|
200
|
160
|
8-18
|
112
|
130
|
6D8
|
240
|
183
|
183
|
M10×1
|
11
|
|
100
|
52
|
220
|
180
|
8-18
|
90
|
145
|
6D8
|
240
|
183
|
183
|
M10×1
|
12
|
|
125
|
56
|
250
|
210
|
8-18
|
112
|
160
|
6D20
|
480
|
203
|
200
|
M10×1
|
37.5
|
|
150
|
56
|
285
|
240
|
8-22
|
132
|
175
|
6D20
|
480
|
203
|
200
|
M10×1
|
39.5
|
|
200
|
60
|
340
|
295
|
8-22
|
160
|
210
|
6D40
|
480
|
215
|
200
|
M10×1
|
49
|
|
250
|
68
|
395
|
350
|
12-22
|
206
|
235
|
6D60
|
480
|
228
|
200
|
M10×1
|
68
|
|
300
|
78
|
445
|
400
|
12-22
|
232
|
273
|
6D90
|
578
|
305
|
265
|
M10×1
|
99
|
|
350
|
78
|
505
|
460
|
16-22
|
263
|
310
|
6D130
|
612
|
318
|
268
|
M10×1
|
119
|
|
400
|
102
|
565
|
515
|
20-26
|
295
|
340
|
6D160
|
685
|
370
|
310
|
M12×1.5
|
182
|
|
450
|
114
|
615
|
565
|
20-26
|
327
|
370
|
6D300
|
1070
|
399
|
296
|
M12×1.5
|
258
|
|
500
|
127
|
670
|
620
|
20-26
|
358
|
399
|
6D300
|
1070
|
399
|
296
|
M12×1.5
|
297
|
|
550
|
140
|
730
|
675
|
20-30
|
384
|
430
|
6D500
|
1070
|
409
|
296
|
M12×1.5
|
325
|
|
600
|
154
|
780
|
725
|
20-30
|
474
|
460
|
6D500
|
1070
|
409
|
296
|
M12×1.5
|
399
|
|
700
|
165
|
895
|
840
|
24-30
|
|
|
|
|
|
|
|
|
|
800
|
190
|
1015
|
950
|
24-33
|
|
|
|
|
|
|
|
|
|
900
|
203
|
1115
|
1050
|
28-33
|
|
|
|
|
|
|
|
|
|
1000
|
216
|
1230
|
1160
|
28-36
|
|
|
|
|
|
|
|
|
