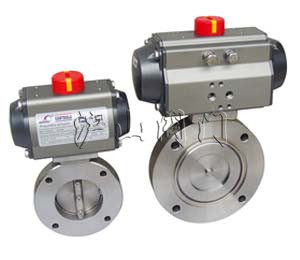

| 产品名称： | GIQ气动高真空蝶阀 | 产品型号： | GIQ |
| 驱动方式： | 气动 | 连接形式： | 法兰 |
| 适用温度： | -25-80度 | 密封材料： | 橡胶 |
| 压力范围： |
133.3х10-4 ~ 1.02х05 Pa |
公称通径： | DN40-DN800 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，一角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流的目的。是目前一种新型的气动执行器控制的气动真空蝶阀，它可分为双作用和但作用（弹簧复位）气缸。可选择配反馈信号装置及电器阀门定位器，使用的工作介质为洁净的空气或不含颗粒粉尘的非腐蚀性气体。真空蝶阀在开位、关位都有自锁功能，阀板可承受0.3MPa的气体压力，不怕振动，可在任意位置安装，阀杆不窜动。
二、GIQ型气动高真空蝶阀的特点:
1.真空蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。
2.蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式。
3.随着防腐合成橡胶和聚四氟乙烯的应用，蝶阀的性能得以提高，并满足于不同的工况条件。
4.近十几年来，金属密封蝶阀发展迅速，随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用，使金属密封蝶阀在高温、低温、强冲蚀等工况条件下得到广泛的应用，并部分取代了截止阀、闸阀和球阀。
三、GIQ型气动高真空蝶阀的执行标准
|
产品规范 |
设计规范 |
连接法兰 |
试验 与检验 |
|
JB/T4079-91 |
JB/T919 GB/T6070 |
JB/T4079 JB/T6446 |
四、GIQ型气动高真空蝶阀主要性能规范
|
公称通径（mm） |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
适用范围（Pa） |
133.3х10-4 ~ 1.02х05 |
||||||||||
|
介质温度（℃） |
-25~80 |
||||||||||
|
连接法兰 |
JB/T919 GB/T6070 |
||||||||||
|
漏气速率（L/s） |
≤1.33×0-4 |
||||||||||
|
流导（分子流）（L/s） |
25 |
48 |
97 |
178 |
260 |
546 |
938 |
1328 |
2611 |
3962 |
6159 |
五、GIQ型气动高真空蝶阀主要零部件材料
|
零件名称 |
阀体和蝶板 |
阀杆 |
密封垫(阀体\蝶板) |
|
材料 |
碳素钢(镀镍) |
2Cr13 |
丁晴橡胶 |
|
不锈钢 |
不锈钢 |
丁晴橡胶/氟橡胶 |

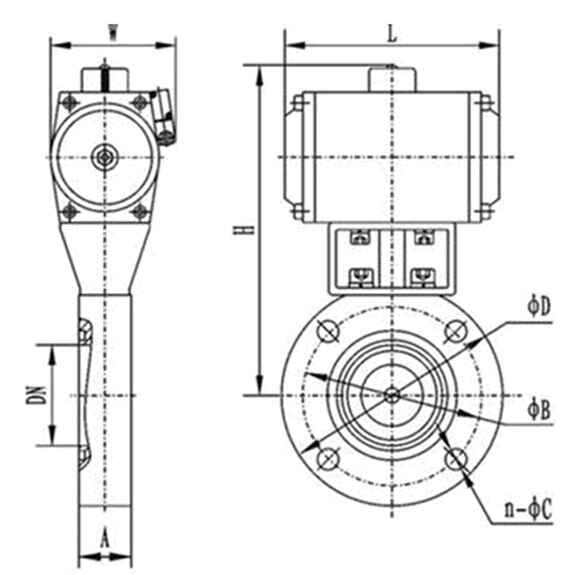

六、：GIQ型气动高真空蝶阀结构图
七、产品结构尺寸:GIQ型气动高真空蝶阀
|
型号 |
公称通径（mm） |
主要尺寸(mm) |
重量（kg） |
||||||
|
D |
D1 |
h |
H |
H1 |
B |
Z-Фd |
|||
|
GIQ-40 |
40 |
70 |
85 |
22 |
109.5 |
51 |
91 |
4-Ф7 |
2 |
|
GIQ-50 |
50 |
90 |
110 |
135 |
64 |
4-Ф9 |
3 |
||
|
GIQ-80 |
80 |
125 |
145 |
30 |
284.5 |
92 |
136 |
4-Ф9 |
5.5 |
|
GIQ-100 |
100 |
145 |
170 |
309 |
104 |
4-Ф12 |
6 |
||
|
GIQ-150 |
150 |
195 |
220 |
35 |
366 |
136 |
164.6 |
8-Ф12 |
10 |
|
GIQ-200 |
200 |
250 |
275 |
40 |
422.5 |
165 |
199 |
8-Ф12 |
16 |
|
GIQ-250 |
250 |
300 |
330 |
45 |
482 |
197 |
8-Ф14 |
21 |
|
|
GIQ-300 |
300 |
350 |
380 |
55 |
543 |
233 |
224.6 |
8-Ф14 |
30 |
|
GIQ-400 |
400 |
465 |
500 |
60 |
686 |
293 |
253 |
8-Ф18 |
56 |
|
GIQ-500 |
500 |
565 |
600 |
80 |
742 |
355 |
300 |
12-Ф18 |
95 |
|
GIQ-600 |
600 |
670 |
710 |
100 |
912 |
428.5 |
330 |
12-Ф21 |
148 |
|
GIQ-800 |
800 |
880 |
920 |
130 |
117 |
565 |
445 |
20-Ф21 |
220 |
