| 产品名称: | 电动衬氟调节阀 | 产品型号: | ZRHCF |
| 驱动方式: | 电动 | 连接形式: | 法兰 |
| 结构形式: | 波纹管 | 密封材料: | 橡胶 |
| 压力范围: | 1.6~2.5MPa | 公称通径: | DN20-DN150 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |

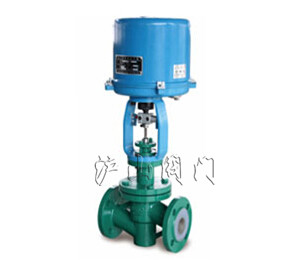

一、ZRHCF电动衬氟调节阀介绍
ZRHCF电动衬氟调节阀是一种波纹管密封单座调节阀,该阀接触介质部位采用高压注塑工艺,衬有能耐强腐蚀介质如:盐酸、硫酸、硝酸、氢氟酸等和耐老化的聚四氟乙烯F46,又采用聚四氟乙烯波纹管密封,广泛应用于各种工艺中对酸、碱等强腐蚀介质以及有毒易挥发等气体、液体介质的过程控制。
阀芯型式:非平衡式单座衬氟柱塞阀芯
公称通径:DN20~150 NPS 3/4〞~ 6〞
公称压力:PN16 ~ 25 CLASS 150/300LB
连接方式:法兰:FF、RF、MF、RTJ
阀盖形式:衬氟波纹管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:聚四氟乙烯
执行机构:电动:3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆
二、ZRHCF电动衬氟调节阀标准规格
阀体型式:直通铸造球型衬氟阀体阀芯型式:非平衡式单座衬氟柱塞阀芯
公称通径:DN20~150 NPS 3/4〞~ 6〞
公称压力:PN16 ~ 25 CLASS 150/300LB
连接方式:法兰:FF、RF、MF、RTJ
阀盖形式:衬氟波纹管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:聚四氟乙烯
执行机构:电动:3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆
三、ZRHCF电动衬氟调节阀型号编制
| Z | 执行机构 | H | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
| Z系列电动调节阀 |
R:电动3810L执行机构 |
H直行程 |
CF:标准型衬氟调节阀 |
PN16=16 CL150LB=150 LB JIS10K=10K |
C=WCB |
DN25= DN25 |
| 如:Z型电动衬氟调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZRHCF-16C DN50 | ||||||
四、ZRHCF电动衬氟调节阀性能
| 流量特性 | 直线、等百分比、快开 | ||
| 可调范围 | 30:1 | ||
| 额定CV值 | 等百分比CV6.3~400 ,直线CV6.9~440 | ||
| 允许泄漏量 |
软密封:VI级(气泡级) 泄漏量标准:GB/T 4213 |
||
| 性能指标 | 气动 | 电动 | |
| 基本误差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死区% | ≤0.6 | ≤1.0 | |
| 始终点偏差% | ±2.5 | ±2.5 | |
| 额定行程偏差% | ≤2.5 | ≤2.5 | |
五、ZRHCF电动衬氟调节阀选用参数表
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |||
| 额定流量系数Cv | 等百分比 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 200 | 240 | |||
| 直线 | 5 | 10 | 16 | 25 | 38 | 63 | 80 | 120 | 220 | 300 | |||
| 行程 | 16mm | 25 mm | 40mm | 60mm | |||||||||
| 电动执行机构 | 大允许压差(MPa) | ||||||||||||
| 型号 | 推力(N) | ||||||||||||
| 3810L-08 | 800 | 2.38 | 1.52 | ||||||||||
| 3810L-20 | 2000 | 4.77 | 3.05 | 1.86 | 1.19 | 0.76 | |||||||
| 3810L-30 | 3000 | 2.79 | 1.79 | 1.14 | |||||||||
| 3810L-50 | 5000 | 4.66 | 2.98 | 1.91 | 1.13 | 0.6 | 0.47 | ||||||
| 3810L-65 | 6500 | 1.35 | 0.8 | 0.57 | 0.39 | 0.26 | |||||||
| 3810L-99 | 10000 | 0.61 | 0.42 | ||||||||||
