| 产品名称: | 电动多级调节阀 | 产品型号: | ZHD |
| 驱动方式: | 电动 | 连接形式: | 法兰 |
| 结构形式: | 多级 | 密封材料: | 金属夹石墨密封垫 |
| 压力范围: | 16.0~42.0MPa | 公称通径: | DN20-DN200 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |

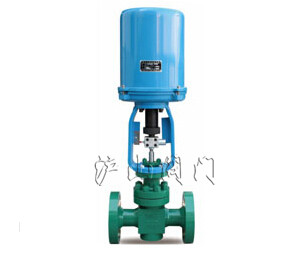

一、ZHD电动多级调节阀介绍
ZHD型电动多级调节阀采用的是多级笼式套筒阀芯或轴流迷宫型阀芯,多级减压,完全控制流过阀内的介质的流速,大幅度的降低了高压气体或者蒸汽在阀内产生的噪音,稳定的多级别降压有效使液体不会产生气蚀,是使用在高压介质场所性能稳定的控制阀,可选择多弹簧气动薄膜机构或电动执行机构等。
阀芯型式:多级节流阀芯
公称通径:DN20~200 NPS 3/4〞~ 8〞
公称压力:PN160 ~ 420 CLASS 900LB ~2500LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~ -45℃)
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:气动:多弹簧薄膜执行机构 、活塞式执行机构
电动:3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆
二、ZHD电动多级调节阀标准规格
阀体型式:直通锻造阀体阀芯型式:多级节流阀芯
公称通径:DN20~200 NPS 3/4〞~ 8〞
公称压力:PN160 ~ 420 CLASS 900LB ~2500LB
连接方式:法兰:FF、RF、MF、RTJ
焊接:SW、BW
阀盖形式:标准型(-5℃~230℃)、
散热片型(-45℃~大于230℃场合)、
低温加长型(-196℃~ -45℃)
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:气动:多弹簧薄膜执行机构 、活塞式执行机构
电动:3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆
三、ZHD电动多级调节阀型号编制
| Z | 执行机构 | H | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
| Z系列调节阀 |
J:气动薄膜执行机构 H:气动活塞执行机构 R:电动3810L执行机构 D:电动PSL执行机构 |
H直行程 |
D:多级套筒调节阀 |
PN160=160 CL1500LB=1500 LB |
C=A105 |
DN25= DN25 |
| 如:Z型气动薄膜多级套筒调节阀,压力PN160,阀体材料为A105,公称通径DN50,型号为:ZJHD-160 DN50 | ||||||
四、ZHD电动多级调节阀设计特点及应用分析

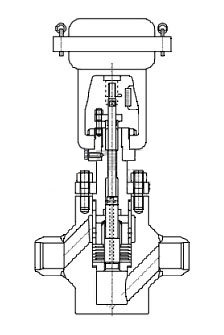

设计特点
◆ 高压差范围内连续调节
◆ 采用多级节流介质逐渐减压,每级压降都在汽化压力之上,抗汽蚀,噪音低。
◆ 阀芯采用非平衡式结构,锥面密封,密封效果好。
◆ 套筒结构为多孔笼式,严格按所需调节特性排列,调节性能好。
◆ 阀芯上下均设有导向,调节平衡,无振动,自清能力强。
◆ 密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。
应用
◆ 锅炉给水旁路作为启动或低负荷运行时候给水调节。
◆ 给水再循环旁路调节(小流量调节阀)。
◆ 高压旁路喷水减温,过热器喷水减温。
◆ 其他高压差环境下介质调节。
◆ 高压差范围内连续调节
◆ 采用多级节流介质逐渐减压,每级压降都在汽化压力之上,抗汽蚀,噪音低。
◆ 阀芯采用非平衡式结构,锥面密封,密封效果好。
◆ 套筒结构为多孔笼式,严格按所需调节特性排列,调节性能好。
◆ 阀芯上下均设有导向,调节平衡,无振动,自清能力强。
◆ 密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。
应用
◆ 锅炉给水旁路作为启动或低负荷运行时候给水调节。
◆ 给水再循环旁路调节(小流量调节阀)。
◆ 高压旁路喷水减温,过热器喷水减温。
◆ 其他高压差环境下介质调节。

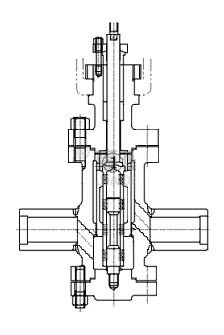

设计特点
◆ 介质轴向流动,经过多级节流盘逐渐降压,在承受大压差时抗汽蚀,降噪音。
◆ 阀芯可设计为平衡事和非平衡式,平衡式在平衡孔处设有密封圈。
◆ 阀座为锥形密封面,在阀门关闭时,实现可靠密封。
◆ 密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。
应用
◆ 汽机高压内、外缸导管,主调节阀等疏水。
◆ 汽机中压缸、中压调节阀、低压缸以及各抽气系统疏水。
◆ 锅炉过热器喷水减温。
◆ 高压旁路、各种减温系统高压差喷水。
◆ 给水再循环、给水旁路阀、定期排污系统等。
◆ 其他高压差环境下介质调节。
◆ 介质轴向流动,经过多级节流盘逐渐降压,在承受大压差时抗汽蚀,降噪音。
◆ 阀芯可设计为平衡事和非平衡式,平衡式在平衡孔处设有密封圈。
◆ 阀座为锥形密封面,在阀门关闭时,实现可靠密封。
◆ 密封面堆焊硬质合金,阀芯(杆)表面喷涂硬质合金材料,耐冲蚀,寿命长。
应用
◆ 汽机高压内、外缸导管,主调节阀等疏水。
◆ 汽机中压缸、中压调节阀、低压缸以及各抽气系统疏水。
◆ 锅炉过热器喷水减温。
◆ 高压旁路、各种减温系统高压差喷水。
◆ 给水再循环、给水旁路阀、定期排污系统等。
◆ 其他高压差环境下介质调节。
