| 产品名称: | 电动偏心旋转阀 | 产品型号: | ZARP |
| 驱动方式: | 电动 | 连接形式: | 法兰 |
| 结构形式: | 偏心 | 密封材料: | 橡胶 |
| 压力范围: | 1.6~4.0MPa | 公称通径: | DN25-DN300 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |
一、ZARP电动偏心旋转阀介绍

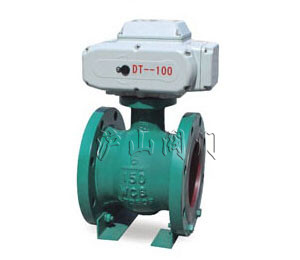

ZARP电动偏心旋转阀(凸轮挠曲调节阀)由执行机构和偏心旋转阀组成,是一种由部分球阀板绕 偏心轴心旋转来控制流体的角行程阀门。阀芯的回转中心不与旋转轴同心,可减少磨损,延长 使用寿命,阀芯后部设有一个导流翼,有利于流体稳定流 动,具有良好的稳定性。其次,还有流量大,可调范围广 等特点。广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
阀芯型式:偏心弓型截球体
公称通径:DN50 ~300 NPS 2〞~12〞
公称压力:PN16 ~40 CLASS 150LB ~300LB
连接方式:法兰 FF、RF、RTJ、等.
对夹式
阀盖形式:一体式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封
执行机构:气动:气动活塞式执行机构、气动薄膜执行机构
电动:DTR系列 、 3810L系列
表面涂漆:绿色 丙稀酸聚胺酯磁漆
二、ZARP电动偏心旋转阀标准规格
阀体型式:直通铸造偏心球形阀阀芯型式:偏心弓型截球体
公称通径:DN50 ~300 NPS 2〞~12〞
公称压力:PN16 ~40 CLASS 150LB ~300LB
连接方式:法兰 FF、RF、RTJ、等.
对夹式
阀盖形式:一体式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封
执行机构:气动:气动活塞式执行机构、气动薄膜执行机构
电动:DTR系列 、 3810L系列
表面涂漆:绿色 丙稀酸聚胺酯磁漆
三、ZARP电动偏心旋转阀型号编制
| Z | 执行机构 | R | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
| Z系列自力式调节阀 |
S:气动活塞执行机构 J:气动薄膜执行机构 A:电动DTR执行机构 R:电动3810R执行机构 |
R 角行程 |
P:标准型全腔偏心旋转调节阀 |
PN16=16 CL150LB=150 LB |
C=WCB |
DN50= DN50 |
四、ZARP电动偏心旋转阀性能
| 流量特性 |
近似等百分比
|
|
| 可调范围 | 全腔型 100:1 缩腔型 40:1 | |
| 额定CV值 | 全腔型CV 14~1750 缩腔型CV 6-700 | |
| 行程 | 全开 60° | |
| 允许泄漏量 | 硬密封:IV级(0.01% 阀额定容量) 软密封:VI级(气泡级) | |
| 基本误差% | 气动 ±2 | 电动±2.0 |
| 回差% | 气动 ≤1.5 | 电动≤1.0 |
| 死区% | 气动 ≤0.6 | 电动≤1.0 |
五、ZARP电动偏心旋转阀选用参数表
| 公称通径DN(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Cv | 全腔型 | 14 | 30 | 55 | 100 | 135 | 230 | 320 | 500 | 850 | 1300 | 1750 |
| 缩腔型 | 6 | 12 | 20 | 40 | 54 | 92 | 128 | 200 | 340 | 520 | 700 | |
| 电动执行机构 | ||||||||||||
| 型号 | 扭矩(N.M) | PTFE填料,金属密封允许压差 单位MPa | ||||||||||
| 3810R-10 | 100 | 10 | 7.5 | 4.0 | ||||||||
| 3810R-30 | 300 | 5 | 4.5 | 2.3 | 2.1 | 1.9 | ||||||
| 3810R-50 | 500 | 1.0 | 0.6 | 0.4 | ||||||||
