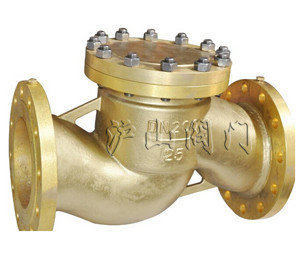

一、HY41W氧气止回阀简介：
HY41W氧气止回阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有佳的防爆阻燃性能，消除了氧气管路上的不安全因素。HY41W氧气止回阀适用于氧气管网等系统作单向阀，起截流止回的作用，如富氧系统防止冷风倒流，溅渣炉中防止氮、氧互串。
二、HY41W氧气止回阀工作原理：
HY41W氧气止回阀由阀体、阀盖、阀板等组成，介质由一端进入使阀板升高，介质流通；当介质压力消失或出口压力大于进口压力时，阀板自行下降关闭通道，起止回作用。 阀门主件材质均选用硅黄铜，具有良好的阻火性能。 止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
三、HY41W氧气止回阀参数：
|
公称通径（DN） |
15－600 |
|||
|
公称压力（MPa） |
1.6 |
2.5 |
4.0 |
|
|
试验压力 |
强度 |
2.4 |
3.75 |
6.0 |
|
密封 |
1.76 |
2.75 |
4.4 |
|
|
适用温度 |
-20℃－200℃ |
|||
|
适用介质 |
氧气 |
|||
|
阀体 |
硅黄铜、不锈钢 |
|||
|
阀芯 |
铜、不锈钢 |
|||
|
填料 |
聚四氟乙烯 |
|||
|
产品型号 |
HY41W－16T/P、HY41W－25T/P、HY41W－40T/P |
|||
四、HY41W氧气止回阀外形尺寸：
|
型号 |
公称通径 |
尺寸㎜ |
||||||
|
L |
D |
D1 |
D2 |
Z-фd |
b |
H |
||
|
HY41W-16T |
15 |
130 |
95 |
65 |
45 |
4-ф14 |
14 |
77 |
|
20 |
150 |
105 |
75 |
55 |
4-ф14 |
14 |
77 |
|
|
25 |
160 |
115 |
85 |
65 |
4-ф14 |
16 |
80 |
|
|
32 |
180 |
135 |
100 |
78 |
4-ф18 |
16 |
85 |
|
|
40 |
200 |
145 |
110 |
85 |
4-ф18 |
16 |
95 |
|
|
50 |
230 |
160 |
125 |
100 |
4-ф18 |
16 |
105 |
|
|
65 |
290 |
180 |
145 |
120 |
4-ф18 |
18 |
120 |
|
|
80 |
310 |
195 |
160 |
135 |
8-ф18 |
20 |
130 |
|
|
100 |
350 |
215 |
180 |
155 |
8-ф18 |
20 |
140 |
|
|
125 |
400 |
245 |
210 |
185 |
8-ф18 |
22 |
155 |
|
|
150 |
480 |
280 |
240 |
210 |
8-ф23 |
24 |
180 |
|
|
200 |
600 |
335 |
295 |
265 |
12-ф23 |
26 |
215 |
|
|
HY41W-25T |
15 |
130 |
95 |
65 |
45 |
4-ф14 |
16 |
77 |
|
20 |
150 |
105 |
75 |
55 |
4-ф14 |
16 |
77 |
|
|
25 |
160 |
115 |
85 |
65 |
4-ф14 |
16 |
80 |
|
|
32 |
180 |
135 |
100 |
78 |
4-ф18 |
18 |
85 |
|
|
40 |
200 |
145 |
110 |
85 |
4-ф18 |
18 |
95 |
|
|
50 |
230 |
160 |
125 |
100 |
4-ф18 |
20 |
105 |
|
|
65 |
290 |
180 |
145 |
120 |
8-ф18 |
22 |
120 |
|
|
80 |
310 |
195 |
160 |
135 |
8-ф18 |
22 |
130 |
|
|
100 |
350 |
230 |
190 |
160 |
8-ф23 |
24 |
140 |
|
|
125 |
400 |
270 |
220 |
188 |
8-ф25 |
28 |
155 |
|
|
150 |
480 |
300 |
250 |
218 |
8-ф25 |
30 |
180 |
|
|
200 |
600 |
360 |
310 |
278 |
12-ф30 |
34 |
215 |
|
