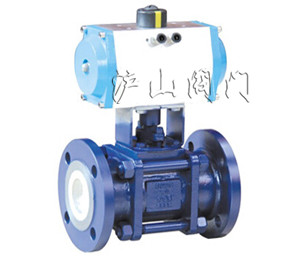

一、Q641TC气动陶瓷球阀简介
Q641TC气动陶瓷球阀具有优良的耐磨损、耐酸碱、耐腐蚀、高强度、高韧性、耐高温以及防磁性的特点，使其能在特别恶劣的环境中使用，能不污染物料和环境；在管道系列制品可代替不锈钢合金、硬质合金等其他金属制品，并使之成为更优良之制品。原有金属或塑胶制阀球、阀座易磨损及受热涨冷缩的影响而不易关阀，不能有效正常使用，故使用寿命 短；本新式产品，其阀球及阀座系采用结构陶瓷制品，其精缺度和耐磨性不受冷热膨胀系数影响，在恶劣环境中或流体之下，更具有良好的操作性以及更长的使用寿命。
二、Q641TC气动陶瓷球阀主要特点
1、所有与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高（洛氏硬度HRC90），仅次于金刚石。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
2、球体采用先进研磨设备及工艺制造，球圆度精度高,表面质量好，与阀座对研后,利用Zr02陶瓷的自滑润，彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。
3、陶瓷良好的耐磨性，让本阀经久耐用,可靠性极高.使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。
4、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势。
三、Q641TC气动陶瓷球阀技术参数
|
公称通径DN（mm） |
DN15-300 |
|
公称压力（MPa) |
PN1.0～2.5 |
|
允许压差（MPa) |
≤公称压力 |
|
阀体形式 |
二通式 |
|
连接形式 |
法兰 |
|
阀芯形式 |
O型球阀阀芯 |
|
适用温度 |
≤200℃ |
|
流量特性 |
近似快开型 |
|
动作范围 |
0～90° |
|
泄漏量Q |
软密封VI级、硬密封IV级符合ANSI B16.104标准 |
|
配置执行机构 |
GT、AT、ST、SR、AW等系列气动执行机构 |
|
控制方式 |
开关型（开关2位控制） 调节型（4-20mA控制） |
四、Q641TC气动陶瓷球阀主要材质
|
阀盖 |
WCB |
法兰套 |
工程陶瓷 |
|
中体 |
WCB |
阀杆 |
35＃ |
|
中体套 |
工程陶瓷 |
填料 |
PTFE |
|
阀座 |
工程陶瓷 |
O型密封圈 |
氟橡胶 |
|
球体 |
工程陶瓷 |
气缸 |
根据配置 |
五、Q641TC气动陶瓷球阀制造标准
|
标准名称 |
标准 |
|
设计与制造 |
GB/T 12224 |
|
结构长度 |
GB/T 12221 |
|
连接法兰 |
GB/T 9113 |
|
检验与实验 |
GB/T 9092 |
六、Q641TC气动陶瓷球阀执行器参数
|
执行器型号 |
GT、AT、ST、SR、AW等系列气动执行机构 |
|
供气压力 |
0.4MPa～0.7MPa |
|
气源接口 |
G1/4″、G1/8″、G3/8″、G1/2″ |
|
环境温度 |
﹣20℃～﹢70℃ |
|
作用形式 |
单作用执行机构：气关式（B）-失气时阀位开（FO）；气开式（K）-失气时阀位关（FC） |
|
可配附件 |
定位器、电磁阀、空气过滤器、保卫阀、行程开关、阀位传送器、手轮机构等 |

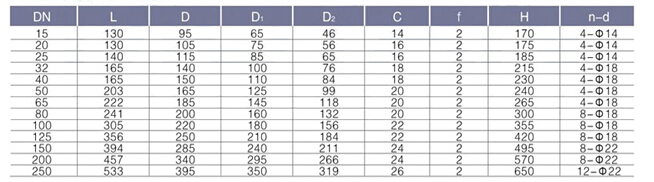

七、Q641TC气动陶瓷球阀外形尺寸：
