设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．下阀杆 6．阀盖 7．气缸 8．气动薄膜 9． 气缸盖

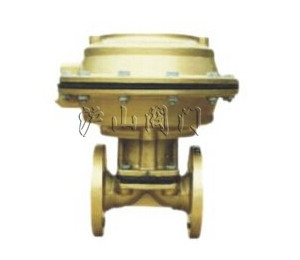

二、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀用途
本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
三、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀材料
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢
四、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀测试
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
五、往复型无手操型拨动隔膜阀的外形尺寸和参考重量：
|
代号
|
ES53
|
ES54
|
ES55
|
ES56
|
ES57
|
ES58
|
|
B
|
|
168
|
260
|
318
|
425
|
549
|
|
DN
|
H
|
kg
|
H
|
kg
|
H
|
kg
|
H
|
kg
|
H
|
kg
|
H
|
kg
|
|
20
|
138
|
3
|
141
|
4.5
|
|
|
|
|
|
|
|
|
|
25
|
142
|
4
|
145
|
6
|
205
|
11
|
|
|
|
|
|
|
|
32
|
|
|
153
|
5
|
213
|
13.5
|
|
|
|
|
|
|
|
40
|
|
|
169
|
11
|
229
|
14
|
|
|
|
|
|
|
|
50
|
|
|
178
|
13.5
|
238
|
17
|
258
|
20.5
|
|
|
|
|
|
65
|
|
|
|
|
253
|
22.5
|
273
|
27.5
|
|
|
|
|
|
80
|
|
|
|
|
266
|
28.5
|
286
|
34
|
326
|
45
|
|
|
|
100
|
|
|
|
|
302
|
37
|
322
|
41.5
|
362
|
62
|
|
|
|
125
|
|
|
|
|
|
|
337
|
49
|
377
|
70.5
|
401
|
121
|
|
150
|
|
|
|
|
|
|
|
|
441
|
76.5
|
471
|
122.5
|
|
200
|
|
|
|
|
|
|
|
|
|
|
544
|
207.5
|
六、EG641W(MS)(无衬里)、EG641J(MS)(衬胶) 气动隔膜阀主要参数
|
DN
|
公称压力
MPa
|
工作压力
MPa
|
L
mm
|
D
mm
|
D1
mm
|
n-Фd
mm
|
f
mm
|
H
mm
|
D0
mm
|
B
mm
|
代号
ES
|
气源压力
MPa
|
气源接头
MPa
|
耗气量
cm3
|
质量
Kg/kilos
|
|
15
|
1.6
|
1.6
|
108
|
95
|
65
|
|
2
|
|
|
|
|
|
|
|
|
|
20
|
117
|
105
|
75
|
4-13.5
|
2
|
136
|
140
|
168
|
54
|
0.3
|
1/8
|
163.87
|
5
|
|
25
|
127
|
115
|
85
|
4-13.5
|
2
|
144
|
140
|
168
|
54
|
0.3~0.4
|
1/8
|
196.65
|
6.2
|
|
32
|
146
|
140
|
100
|
4-17.5
|
2
|
209
|
140
|
260
|
55
|
0.3~0.4
|
1/8
|
229.4
|
7
|
|
40
|
159
|
150
|
110
|
4-17.5
|
2
|
227
|
140
|
260
|
55
|
0.3~0.4
|
1/4
|
1458.7
|
13
|
|
50
|
190
|
165
|
125
|
4-17.5
|
2
|
231
|
140
|
260
|
55
|
0.3~0.4
|
1/4
|
3162.7
|
23
|
|
65
|
1.0
|
1.0
|
216
|
185
|
145
|
4-17.5
|
2
|
252
|
140
|
260
|
55
|
0.3~0.4
|
1/4
|
3243
|
27
|
|
80
|
254
|
200
|
160
|
8-17.5
|
2
|
285
|
165
|
425
|
56
|
0.4~0.5
|
3/8
|
6636.8
|
56
|
|
100
|
305
|
220
|
180
|
8-17.5
|
2
|
360
|
280
|
425
|
57
|
0.4~0.5
|
3/8
|
6948
|
60
|
|
125
|
356
|
250
|
210
|
8-17.5
|
3
|
370
|
280
|
425
|
57
|
0.4~0.5
|
3/8
|
7374.2
|
68
|
|
150
|
406
|
285
|
240
|
8-22
|
3
|
462
|
280
|
549
|
58
|
0.5
|
3/8
|
10652
|
115
|
|
200
|
0.6
|
0.6
|
521
|
340
|
295
|
8-22
|
3
|
544
|
280
|
549
|
58
|
0.6
|
3/8
|
16715
|
196
|
|
250
|
635
|
395
|
350
|
|
5
|
|
|
|
|
|
|
|
|
