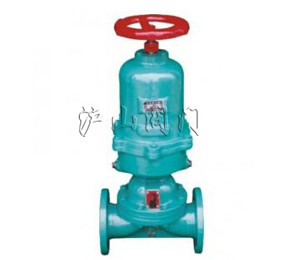

| 产品名称： | 气动隔膜阀(常闭型) | 产品型号： | G6B41F(无衬里)、G6B41Fs(衬氟塑料) |
| 驱动方式： | 气动 | 连接形式： | 法兰 |
| 结构形式： | 直通式 | 密封材料： | 氟塑料 |
| 压力范围： | 0.6～1.0MPa | 公称通径： | DN15-DN250 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、G6B41F(无衬里)、G6B41Fs(衬氟塑料)气动隔膜阀(常闭型)介绍
设计与制造：GB12239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78
二、G6B41F(无衬里)、G6B41Fs(衬氟塑料)气动隔膜阀(常闭型)用途：
本阀用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6
三、G6B41F(无衬里)、G6B41Fs(衬氟塑料)气动隔膜阀(常闭型)测试：
衬里层：电火花检测实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1
材料： 阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料
隔膜：氟塑料
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁

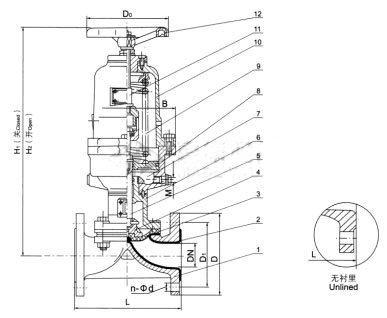

部件列表：1、 阀体2、阀体衬里3、隔膜4、阀瓣5、下阀杆6、阀盖7、气缸8、活塞9、弹簧10、气缸盖11、上阀杆12、手轮
| DN | 公称压力 | 工作压力 | L | D | D1 | n-Фd | f | H1 | H2 | D0 | B |
气源 压力 |
气源接头 | 耗气量 | 重量 |
| 15 | 0.6 | 1.0 | 125 | 95 | 65 | 4-14 | 2 | ||||||||
| 20 | 139 | 105 | 75 | 4-14 | 2 | ||||||||||
| 25 | 145 | 115 | 85 | 4-14 | 2 | 296 | 310 | 120 | 94 | 0.4 | 10×1 | 2.395×102 | 8 | ||
| 32 | 160 | 145 | 100 | 418 | 2 | 398 | 416 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | 15 | ||
| 40 | 180 | 150 | 110 | 4-18 | 3 | 406 | 426 | 140 | 120 | 0.4 | 12×1.25 | 6.082×102 | 17.5 | ||
| 50 | 210 | 165 | 125 | 4-18 | 3 | 464 | 489 | 160 | 185 | 0.4 | 12×1.25 | 1.235×103 | 26 | ||
| 65 | 0.6 | 250 | 185 | 145 | 4-18 | 3 | 160 | 0.5 | 32 | ||||||
| 80 | 300 | 200 | 160 | 4-18 | 3 | 645 | 685 | 200 | 245 | 0.5 | 16×1.5 | 3.725×103 | 56.5 | ||
| 100 | 350 | 220 | 180 | 8-18 | 3 | 710 | 760 | 240 | 330 | 0.5 | 16×1.5 | 9.458×103 | 94.5 | ||
| 125 | 400 | 250 | 210 | 8-18 | 3 | 832 | 900 | 320 | 380 | 0.5 | 20×1.5 | 1.109×104 | 170 | ||
| 150 | 460 | 285 | 240 | 8-22 | 3 | 933 | 1013 | 320 | 470 | 0.5 | 20×1.5 | 2.868×104 | 229 | ||
| 200 | 570 | 340 | 295 | 8-22 | 4 | 1275 | 1395 | 400 | 470 | 0.5 | 20×1.5 | 4.619×104 | 387 | ||
| 250 | 0.4 | 680 | 395 | 350 | 12-22 | 4 |
