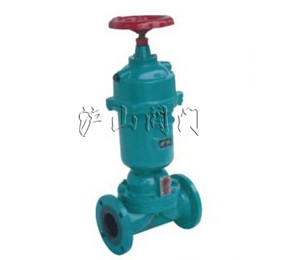

| 产品名称： | 气动隔膜阀(常开型) | 产品型号： | G6K41F(无衬里)、G6K41Fs(衬氟塑料) |
| 驱动方式： | 气动 | 连接形式： | 法兰 |
| 结构形式： | 直通式 | 密封材料： | 氟塑料 |
| 压力范围： | 0.4～1.0MPa | 公称通径： | DN15-DN250 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、G6K41F(无衬里)、G6K41Fs(衬氟塑料)气动隔膜阀(常开型)介绍
设计与制造：GB12239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78
二、G6K41F(无衬里)、G6K41Fs(衬氟塑料)气动隔膜阀(常开型)用途：
本阀用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6
三、G6K41F(无衬里)、G6K41Fs(衬氟塑料)气动隔膜阀(常开型)测试：
衬里层：电火花检测实验与检验按GB/T13927标准
公称压力：PN
阀体：PN×1.5
密封：PN×1.1材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢衬里：不衬里、氟塑料
隔膜：氟塑料
阀瓣：铸铁、碳钢
气缸：球墨铸铁
活塞：碳钢
阀杆：碳钢
手轮：铸铁

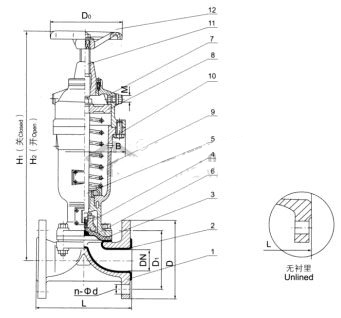

部件列表：
1、 阀体
2、阀体衬里
3、隔膜
4、阀瓣
5、下阀杆
6、阀盖
7、气缸
8、活塞
9、弹簧
10、气缸盖
11、上阀杆
12、手轮
| DN | 公称压力 | 工作压力 | L | D | D1 | n-Фd | f | H1 | H2 | D0 | B |
气源 压力 |
气源接头 | 耗气量 | 重量 |
| 15 | 0.6 | 1.0 | 125 | 95 | 65 | 4-14 | 2 | ||||||||
| 20 | 139 | 105 | 75 | 4-14 | 2 | ||||||||||
| 25 | 145 | 115 | 85 | 4-14 | 2 |
306 |
320 |
120 |
94 |
0.4 |
10×1 |
2.395×102 |
7.5 |
||
| 32 | 160 | 145 | 100 | 418 | 2 |
|
|
140 |
120 |
0.4 |
12×1.25 |
6.082×102 |
14.5 |
||
| 40 | 180 | 150 | 110 | 4-18 | 3 |
415 |
435 |
140 |
120 |
0.4 |
12×1.25 |
6.082×102 |
16 |
||
| 50 | 210 | 165 | 125 | 4-18 | 3 |
463 |
488 |
160 |
185 |
0.4 |
12×1.25 |
1.235×102 |
24.5 |
||
| 65 | 0.6 | 250 | 185 | 145 | 4-18 | 3 |
|
|
160 |
|
0.5 |
16×1.5 |
|
30 |
|
| 80 | 300 | 200 | 160 | 4-18 | 3 |
627 |
687 |
200 |
245 |
0.5 |
16×1.5 |
3.725×103 |
51.5 |
||
| 100 | 350 | 220 | 180 | 8-18 | 3 |
719 |
769 |
240 |
330 |
0.5 |
16×1.5 |
9.458×103 |
86.5 |
||
| 125 | 400 | 250 | 210 | 8-18 | 3 |
804 |
872 |
320 |
380 |
0.5 |
20×1.5 |
1.409×104 |
133 |
||
| 150 | 460 | 285 | 240 | 8-22 | 3 |
920 |
1000 |
320 |
470 |
0.5 |
20×1.5 |
2.868×104 |
196.5 |
||
| 200 | 570 | 340 | 295 | 8-22 | 4 |
1145 |
1265 |
400 |
470 |
0.5 |
20×1.5 |
4.619×104 |
279.5 |
||
| 250 | 0.4 | 680 | 395 | 350 | 12-22 | 4 |
