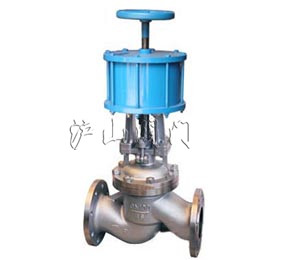

产品名称:
|
气动截止阀
|
产品型号:
|
J641
|
驱动方式:
|
气动
|
连接形式:
|
法兰
|
结构形式:
|
直通、直流
|
密封材料:
|
铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊
|
压力范围:
|
1.6~4.0MPa
|
公称通径:
|
DN50-DN200
|
常用材质:
|
碳钢、不锈钢
|
技术咨询:
|
021-31007323
|
一、气动截止阀的概述
气动截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。
二、气动截止阀的主要用途
本阀采用双作用气缸,利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命。
三、气动截止阀的结构特点
1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
4、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。
四、气动截止阀的工作原理
气动截止阀门工作原理:使用压缩空气作为动力源的阀门大部分采用远程控制,由主控室手动或自动触发动作指令,使进、排气电磁阀动作,向执行机构内供、排压缩空气。压缩空气作用在活塞或隔膜上,克服阀门动作的摩擦力和阀杆上的弹簧弹力,从而压下(对于失气开阀门)或提起(对于失气关阀门)阀杆,带动阀芯上下动作,使阀门打开或关闭。
在阀门失气,驱动头内无压缩空气时,阀门会按照系统的要求处于全开或全关的安全位置。电厂用仪用压缩空气,供气压力一般为4~9bar,在进入到阀门之前,首先通过过滤器将压缩空气过滤、净化,然后通过减压阀减压,入口压力表的读数不超过4bar。压力调整是能通过调节安装在减压阀顶部的调节螺钉来实现的,调节前要先拧松保护盖。
五、气动截止阀的选用原理
1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。
2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。
3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。
4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm 的管路上,宜选用。
5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。
6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。
7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止、平衡阀或柱塞阀,如公称通经小于150mm的管路上。
六、气动截止阀的安装及维护注意事项
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构,不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
七、气动截止阀的应用规范
设计与制造
|
GB/T12235
|
连接端尺寸
|
结构长度
|
GB/T12221
|
法兰尺寸
|
JB/T79
|
检验与试验
|
JB/T9092
|
材 料
|
碳钢
|
GB/T12229
|
不锈钢
|
GB/T12230
|
合金钢
|
Q/ZB66
|
标 志
|
GB/T12220
|
供 货
|
JB/T7928
|
八、气动截止阀的主要零件材料及主要用途
阀体
|
阀盖
|
阀瓣
|
密封圈
|
阀杆
|
填料
|
适用介质
|
适用温度
(≤℃)
|
WCB
|
WCB+D507MO
|
D577
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
425
|
ZGlCrl8Ni9Ti
|
0Crl8Ni9Ti
Stellite12
|
Stellite6
|
lCrl8Ni9Ti
|
PTFE
|
硝酸类
|
200
|
ZGlCrl8Ni2Mo2Ti
|
CF8M
Stellite12
|
lCrl8Ni2Mo2Ti
|
lCrl8Ni2Mo2Ti
|
PTFE
|
磷酸类、
碱类、混酸
|
200
|
ZG00Crl7Nil4M02
|
CF3M
Stellite12
|
Stel1ite6
|
316L
|
PTFE
|
磷酸类、
尿素、甲铵液
|
200
|
ZGlCr5MO
|
ZGlCr5MO
Stellite12
|
Stel1ite6
|
25Cr2Mo1VA
|
柔性石墨
|
水、油品、蒸汽
|
550
|
九、气动截止阀的主要外形尺寸、连接尺寸及质量
|

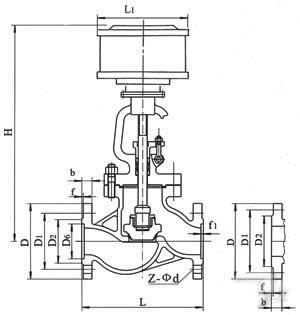

气动截止阀 结构图
|
|
公称压力PN(MPa)
|
公称通径DN(mm)
|
标准值
|
参考值
|
L
|
D
|
D1
|
n
|
D6
|
b
|
f
|
f1
|
Z-φd
|
L1
|
H
|
1.6
|
50
|
230
|
160
|
125
|
100
|
|
16
|
3
|
|
4-φ18
|
185
|
645
|
65
|
290
|
180
|
145
|
120
|
|
18
|
3
|
|
4-φ18
|
232
|
690
|
80
|
310
|
195
|
160
|
135
|
|
20
|
3
|
|
8-φ18
|
232
|
715
|
100
|
350
|
215
|
180
|
155
|
|
20
|
3
|
|
8-φ18
|
232
|
770
|
125
|
400
|
254
|
210
|
185
|
|
22
|
3
|
|
8-φ18
|
283
|
780
|
150
|
480
|
280
|
240
|
210
|
|
24
|
3
|
|
8-φ23
|
283
|
810
|
200
|
600
|
335
|
295
|
265
|
|
26
|
3
|
|
12-φ23
|
283
|
967
|
250
|
622
|
405
|
355
|
320
|
|
30
|
3
|
|
12-φ25
|
283
|
1143
|
300
|
698
|
460
|
410
|
375
|
|
30
|
4
|
|
12-φ25
|
283
|
1292
|
2.5
|
50
|
230
|
160
|
125
|
100
|
|
20
|
3
|
|
4-φ18
|
185
|
645
|
65
|
290
|
180
|
145
|
120
|
|
22
|
3
|
|
8-φ18
|
232
|
690
|
80
|
310
|
195
|
160
|
135
|
|
22
|
3
|
|
8-φ18
|
232
|
715
|
100
|
350
|
230
|
190
|
160
|
|
24
|
3
|
|
8-φ23
|
232
|
770
|
125
|
400
|
270
|
220
|
188
|
|
28
|
3
|
|
8-φ25
|
283
|
780
|
150
|
480
|
300
|
250
|
218
|
|
30
|
3
|
|
8-φ25
|
283
|
810
|
200
|
600
|
360
|
310
|
278
|
|
34
|
3
|
|
12-φ25
|
283
|
967
|
250
|
622
|
425
|
370
|
332
|
|
36
|
3
|
|
12-φ30
|
283
|
1143
|
300
|
698
|
485
|
430
|
390
|
|
40
|
4
|
|
16-φ30
|
283
|
1292
|
4.0
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
185
|
645
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8-φ18
|
232
|
690
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8-φ18
|
232
|
715
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4.5
|
8-φ23
|
232
|
770
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4.5
|
8-φ25
|
283
|
782
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4.5
|
8-φ25
|
283
|
875
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
3
|
4.5
|
12-φ30
|
283
|
1160
|
