J6B41J气动衬胶截止阀
设计与制造：GB12235
结构长度：GB12221(1系列)
法兰连接尺寸：GB4216、JB78
用途：
J6B41J气动衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔苗冕覆有可供选择的各种橡胶，适用于不同工作温度和流体管路，具有强度高、耐腐蚀性能好的特点。
适用温度：适用温度：≤85℃、≤100℃、≤120℃（按照衬里材料）
压力等级：PN0.6、1.0、1.6
测试：
衬里层：电火花检测 实验与检验按：GB/T 13927标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1
材料：阀体：铸铁、碳钢、不锈钢 阀盖：铸铁、碳钢、不锈钢
衬里：橡胶 气缸：铸铁 活塞：碳钢 阀瓣：碳钢 、不锈钢、完全包覆橡胶
阀杆：碳钢、不锈钢、完全包覆橡胶 手轮：铸铁、碳钢

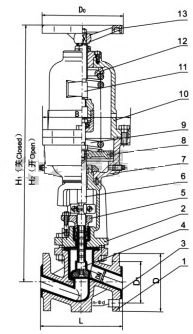

部件列表：
1、阀体2、阀盖3、阀体衬里4、阀瓣5、压盖 6、中阀杆7、下气缸 8、活塞 9、弹簧 10、上气缸
11、上阀杆 12、压盘、13手轮
主要外形及尺寸
|
公称通径
|
公称压力
|
工作压力
|
L
|
D
|
D1
|
n-Фd
|
H1
|
H2
|
D0
|
质量
|
|
15
|
1.6
|
1.6
|
130
|
95
|
65
|
4-14
|
|
|
|
|
|
20
|
150
|
105
|
75
|
4-14
|
|
|
|
|
|
25
|
160
|
115
|
85
|
4-14
|
|
|
160
|
23
|
|
32
|
180
|
140
|
100
|
4-18
|
540
|
570
|
160
|
25.5
|
|
40
|
200
|
150
|
110
|
4-18
|
560
|
590
|
200
|
50
|
|
50
|
230
|
165
|
125
|
4-18
|
748
|
782
|
200
|
51.5
|
|
65
|
1.0
|
1.0
|
290
|
185
|
145
|
4-18
|
|
|
|
|
|
80
|
310
|
200
|
160
|
6/2-18
|
|
|
320
|
140
|
|
100
|
350
|
220
|
180
|
6/2-18
|
|
|
320
|
169
|
|
125
|
400
|
250
|
210
|
6/2-18
|
|
|
320
|
220
|
|
150
|
480
|
285
|
240
|
6/2-22
|
|
|
|
|
|
200
|
0.6
|
600
|
340
|
295
|
6/2-22
|
|
|
|
|
