J6BK41Fs气动衬氟塑料截止阀-气动截止阀-气动衬氟截止阀
您的位置:首页>>产品中心  >>J6BK41Fs气动衬氟塑料截止阀更新时间:2026-04-30 11:15:44

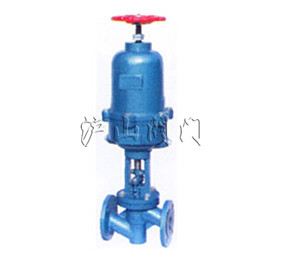

J6BK41Fs气动衬氟塑料截止阀

J6BK41Fs气动衬氟塑料截止阀
J6BK41Fs气动衬氟塑料截止阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 气动衬氟塑料截止阀   产品型号 J6BK41Fs
  驱动方式 气动   连接形式 法兰
  结构形式 直通式   密封材料 氟塑料
  压力范围 0.6~1.6MPa   公称通径 DN15-DN200
  常用材质 碳钢、不锈钢   技术咨询 021-31007323




J6BK41Fs气动衬氟塑料截止阀介绍


设计与制造:GB12235
结构长度:GB12221(1系列)
法兰连接尺寸:GB4216 JB78

用途:
J6BK41Fs气动衬氟塑料截止阀专用于控制强腐蚀性介质,阀体内腔表面覆有可供选择的各种氟塑料,适用于不同工作温度和流体管路。具有强度高、耐腐蚀性能好的特点。
适用温度:≤80℃、≤100℃、≤120℃、≤150℃、(可按照衬里材料)
压力等级:0.6、1.0、1.6

测试:
衬里层:电火花检测
实验与检验按GB/T13927标准
公称压力:PN阀体:PN×1.5 密封:PN×1.1

材料:
阀体:铸铁、碳钢 不锈钢 阀盖:铸铁、碳钢 不锈钢 衬里:氟塑料
气缸:球墨铸铁 活塞:碳钢 阀瓣:碳钢 、不锈钢,完全包覆氟塑料
阀杆:碳钢、不锈钢,部分包覆氟塑料 手轮:铸铁、碳钢

部件列表:
1、阀体、2、阀盖3、阀体衬里4、阀瓣5、压盖6、中阀杆7、下气缸8、活塞9、弹簧10、上气缸11、压盘12、上阀杆13、手轮
公称通径 公称压力 工作压力 L D D1 n-Фd H D0 质量
15 1.6   1.0 1.6 130 95 65 4-14
20 150 105 75 4-14
25 160 115 85 4-14 550 160 23
32 180 140 100 4-18 558 160 25.5
40 200 150 110 4-18 722 200 50
50 230 165 125 4-18 732 200 51.5
65 1.0 290 185 145 4-18
80 310 200 160 6/2-18 990 320 140
100 350 220 180 6/2-18 1048 320 169
125 400 250 210 6/2-18 1158 320 220
150 480 285 240 6/2-22
200 0.6 600 340 295 6/2-22

专业制造、专业服务,沪山为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪山产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪山的服务质量

订货流程

  • 客户采购清单请传真至 021-33321522,或来电咨询 021-31007323。
  • 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  • 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
