气动放料阀

一、气动放料阀概述：

气动放料阀是用气动执行器控制阀门,性能与用途：操作方便，开启自由,运动灵活可靠;阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。 结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。

气动放料阀性能与用途

本阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.

二、气动放料阀结构与原理:

(1)阀体、(2)支架、(3)手轮：球黑铸铁

(4)阀芯：搪瓷

(5)橡胶垫片

(6)四氟孔板

(7)填料：四氟密封圈

(8)压盖子：铸铁

(9)丝杆、(10)阀杆螺母：铸铁

(10)适用于设计压力P≤0.6MPa,工作温度t≤1500C的搪玻璃放料阀。

该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠氢氧化钾外能

耐各种酸、碱、盐溶液及有机溶剂

三、气动放料阀设备性能

1，放料阀，耐腐蚀性:

1.使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。

2.使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。

3.严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。

4.不锈钢的一般工作温度≤150℃，压力范围0.6-2.5MPA，超过此规定订货时要说明。

2，放料阀，耐腐蚀性:

1.聚四氟乙烯与金属粘结性优良，抗拉性一般，耐稀酸、浓酸等。

2. 使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。

3. 严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。

4. 不锈钢的一般工作温度为-5℃-225℃，压力范围0.6-1.6MPA，超过此规定订货时要说明。

3， 放料阀:搪玻璃设备是含高硅量的玻璃质釉。通过900度左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀的性能，能防止介质与金属离子取代作用而影响污染制品，并且表面光洁、耐磨、有一定的热稳定性。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化纳、氢氧化钾外能耐各种酸、碱、盐溶液及有机溶剂。

A、耐腐蚀性:

1.能耐一般无机酸、有机酸、弱碱液(P≤60℃ PH≤12)以及有机剂介质。

2.在盐酸、硝酸、等强腐蚀介质中优于不锈钢。严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。

B、耐热性，允许在-30℃-240℃间使用(耐温急变小于120℃)。

C、具有光滑的表面。不易粘结物料、易清洗。

E、绝缘性:耐冲击性能较小为2500克/厘米，因而使用时应避免硬物冲击。

F、耐压0.6MPA

四、气动放料阀分类

公称压力Nominal pressure

表示符号PN，在一定温度下应用时允许的大工作压力。对碳钢阀体的控制阀，指200℃以下应用时允许的大工作压力;对铸铁阀体，指120℃以下应用时允许的大工作压力;对不锈钢阀体的控制阀，指250℃以下应用时允许的大工作压力。当工作温度升高时，阀体的耐压会降低。例如，公称压力为6.4MPa(PN64)的碳钢控制阀，用于300℃时的耐压为5.2MPa，用400℃时的耐压为4.1MPa，用于450℃时的耐压为2.9MPa。

称压力阀体材质

铸钢、不锈钢，316L。工作压力0.6-2.5MPA，工作温度-20℃-425℃。阀门口径 DN25-DN300。连接方式:法兰。传动方式: 手动、气动。适用介质: 油品、酸类、腐蚀性介质等。 制造标准:国标。

放料阀主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时采取短行程阀瓣的设计。

公称通径DN

放料阀额定流量系数KV，放料阀公称压力和压差，放料阀阀体和阀内组件材料，放料阀流量特性，放料阀适用温度，放料阀电源电压和控制信号，放料阀是否带附件等。

一，公称通径：(nominal diameter)，又称平均外径(mean outside diameter)，表示符号DN，就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等，为了使管子、管件连接尺寸统一，采用公称直径(也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。

五、气动放料阀相关性能：

六、气动放料阀产品尺寸：

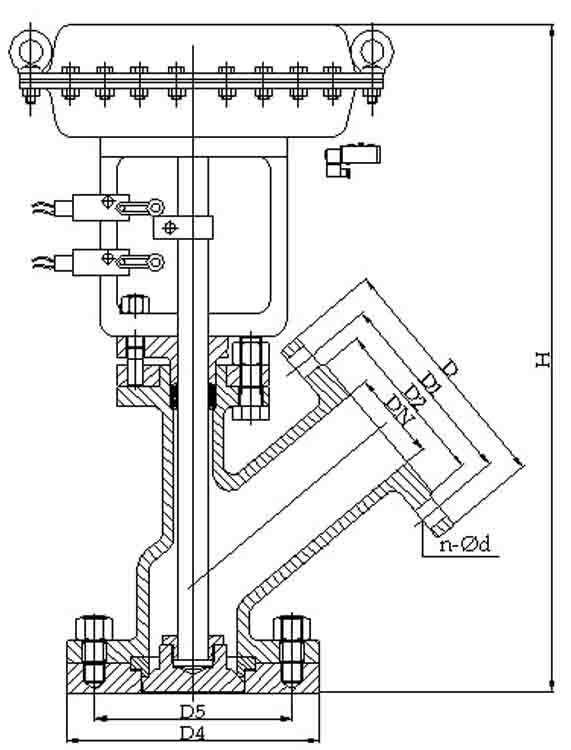

                               气动放料阀结构图
