| 产品名称： | 电磁气动阀 | 阀体结构： | 三块式 |
| 驱动方式： | 气动 | 连接形式： | 螺纹 |
| 工作温度： | -20-180℃ | 密封材料： |
PTFE、PPL |
| 压力范围： | 1.6-6.3MPa | 公称通径： | DN15-DN100 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、电磁气动阀概述：
电磁气动阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。
应用标准
■设计依据: ASME B16.34, API 608
■壁厚: ASME B16.34, CLASS 400
■管螺纹接端: ASME B1.20.1 ,BS21 ,DIN2999/259,BSP ISO 7/1,ISO 228/1,JIS B 0203
■螺纹类型:G.NPT.BSPT.BSP DIN259/2999
规格说明
■工作压力:1000WOG
■工作温度:-20-180℃
二、电磁气动阀工作原理图：
双作用执行器

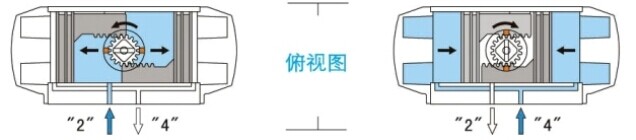

气动球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，输出轴逆时针方向转动
气动球阀关闭：4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动

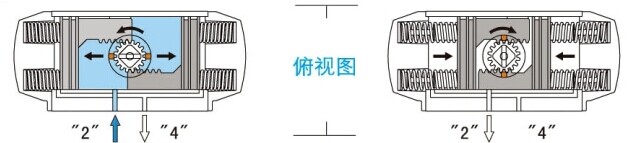

单作用执行器
三、电磁气动阀参数：
|
气动执行器 |
双作用、单作用 |
|
驱动气源 |
5-7bar压缩空气 |
|
气动附件 |

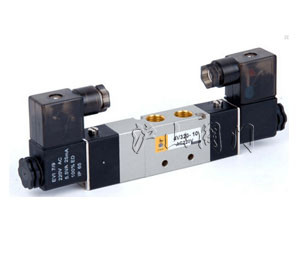

限位开关、定位器、电磁阀 过滤减压阀、手轮机构 |
|
公称通径 |
DN15-100mm |
|
公称压力 |
1.6-6.3MPa |
|
适用温度 |
PTFE:-30~+180℃ PPL:-30~+250℃ |
|
连接方式 |
螺纹式 |
|
阀体结构 |
三块式 |
|
阀体材质 |
304、316、316L |
|
阀板材质 |
304、316、316L |
|
阀座衬里 |
PTFE、PPL |
|
适用介质 |
蒸汽、水液，气体等 |
四、电磁气动阀设计标准：
|
三块式 |
测试检验 |
API598，EN12266 |
|
螺纹接端 |
ASME B1.20，BS21 DIN2999/259， BSP ISO7/1，ISO228/1 JIS B 0203 |
|
|
对焊接端 |
ASME B16025 |
|
|
套焊接端 |
ASME B16.11 |
|
|
阀兰接端 |
ASME B16.5 DIN2542～2545 JIS B2238 |
|
|
两块式 |
测试检验 |
API598，EN12266 |
|
螺纹接端 |
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203 |

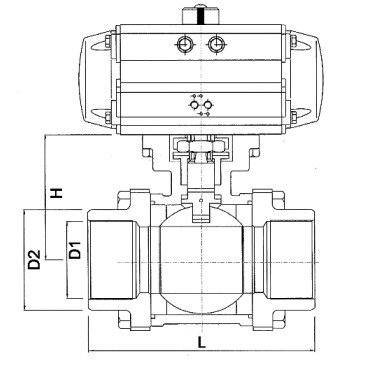

五、电磁气动阀外形尺寸图：
六、电磁气动阀尺寸数据：
|
通径(mm) |
英寸 |
尺寸(mm) |
|
|||
|
L |
D1 |
D2 |
H |
螺纹标准 NPT BSP PT DIN |
||
|
8 |
1/4 |
75 |
10.6 |
14.2 |
42 |
|
|
10 |
3/8 |
75 |
12.7 |
17.8 |
42 |
|
|
15 |
1/2 |
75 |
15 |
21.8 |
42 |
|
|
20 |
3/4 |
80 |
20 |
27.3 |
49 |
|
|
25 |
1 |
90 |
25 |
34 |
58.5 |
|
|
32 |
1 1/4 |
110 |
32 |
42.8 |
63 |
|
|
40 |
1 1/2 |
120 |
38 |
48.9 |
71 |
|
|
50 |
2 |
140 |
50 |
61.4 |
78 |
|
|
65 |
2 1/2 |
185 |
63.5 |
74 |
100 |
|
|
80 |
3 |
205 |
76 |
90 |
109 |
|
|
100 |
4 |
240 |
100 |
115.4 |
140 |
|
