产品名称：
|

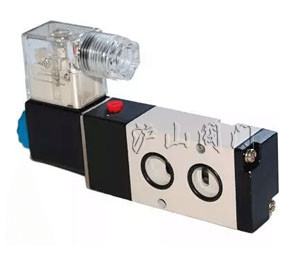

气动电磁阀
|
阀体结构：
|
三块式
|
|
驱动方式：
|
气动
|
连接形式：
|
螺纹
|
|
适用温度：
|
-20-180℃
|
密封材料：
|
PTFE、PPL
|
|
压力范围：
|
1.6-6.3MPa
|
公称通径：
|
DN8-DN100
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、气动电磁阀概述：
电磁气动阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。
应用标准
■设计依据: ASME B16.34, API 608
■壁厚: ASME B16.34, CLASS 400
■管螺纹接端: ASME B1.20.1 ,BS21 ,DIN2999/259,BSP ISO 7/1,ISO 228/1,JIS B 0203
■螺纹类型:G.NPT.BSPT.BSP DIN259/2999
规格说明
■工作压力:1000WOG
■工作温度:-20-180℃
二、气动电磁阀工作原理图：
双作用执行器
气动球阀打开：2口进气、4口排气，推动两活塞分开向两边移动，输出轴逆时针方向转动
气动球阀关闭：4口进气、2口排气，推动两活塞向中心合拢，输出轴顺时针方向转动
单作用执行器
三、气动电磁阀参数：
|
气动执行器
|
双作用、单作用
|
|
驱动气源
|
5-7bar压缩空气
|
|
气动附件
|
限位开关、定位器、电磁阀
过滤减压阀、手轮机构
|
|
公称通径
|
DN15-100mm
|
|
公称压力
|
1.6-6.3MPa
|
|
适用温度
|
PTFE:-30~+180℃
PPL:-30~+250℃
|
|
连接方式
|
螺纹式
|
|
阀体结构
|
三块式
|
|
阀体材质
|
304、316、316L
|
|
阀板材质
|
304、316、316L
|
|
阀座衬里
|
PTFE、PPL
|
|
适用介质
|
蒸汽、水液，气体等
|
四、气动电磁阀设计标准：
|
三块式
|
测试检验
|
API598，EN12266
|
|
螺纹接端
|
ASME B1.20，BS21 DIN2999/259，
BSP ISO7/1，ISO228/1 JIS B 0203
|
|
对焊接端
|
ASME B16025
|
|
套焊接端
|
ASME B16.11
|
|
阀兰接端
|
ASME B16.5 DIN2542～2545 JIS B2238
|
|
两块式
|
测试检验
|
API598，EN12266
|
|
螺纹接端
|
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
|
五、气动电磁阀外形尺寸图：
六、气动电磁阀尺寸数据：
|
通径(mm)
|
英寸
|
尺寸(mm)
|
|
|
L
|
D1
|
D2
|
H
|
螺纹标准
NPT
BSP
PT
DIN
|
|
8
|
1/4
|
75
|
10.6
|
14.2
|
42
|
|
10
|
3/8
|
75
|
12.7
|
17.8
|
42
|
|
15
|
1/2
|
75
|
15
|
21.8
|
42
|
|
20
|
3/4
|
80
|
20
|
27.3
|
49
|
|
25
|
1
|
90
|
25
|
34
|
58.5
|
|
32
|
1 1/4
|
110
|
32
|
42.8
|
63
|
|
40
|
1 1/2
|
120
|
38
|
48.9
|
71
|
|
50
|
2
|
140
|
50
|
61.4
|
78
|
|
65
|
2 1/2
|
185
|
63.5
|
74
|
100
|
|
80
|
3
|
205
|
76
|
90
|
109
|
|
100
|
4
|
240
|
100
|
115.4
|
140
|
