| 产品名称: | 减压阀 | 产品型号: | Y110、116X、125 |
| 驱动方式: | 手动 | 连接形式: | 内螺纹 |
| 结构形式: | 杠杆式 | 密封材料: | 橡胶 |
| 压力范围: | 1.0~2.5MPa | 公称通径: | DN15-DN400 |
| 常用材质: | 灰铸铁、铸钢 | 技术咨询: | 021-31007323 |

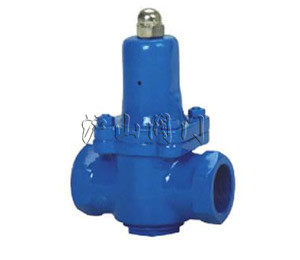

Y110/116X/125减压阀介绍
Y110/116X/125减压阀本厂生产的Y410、Y41 6、Y42 5、Yll0、Yll 6、Yl25型减压稳压阀,已经发展为第二代产品。

一、Y110/116X/125减压阀主要特点

一、Y110/116X/125减压阀主要特点
l、DN65口径以上用活塞式。代替了膜片提高寿命3倍以上:
2、DN50r-i径以下,薄膜型减压阀用尼龙强化橡胶的平膜片代替了原来的膜片,也提高 寿命3倍以上。适用介质:水、空气。介质温度:0~900c。
二、Y110/116X/125减压阀主要零件材料
2、DN50r-i径以下,薄膜型减压阀用尼龙强化橡胶的平膜片代替了原来的膜片,也提高 寿命3倍以上。适用介质:水、空气。介质温度:0~900c。
二、Y110/116X/125减压阀主要零件材料
|
零件名称
|
材料
|
|
弹簧罩、阀体、阀盖
|
灰铸铁、铸钢
|
|
橡胶膜片
|
尼龙强化橡胶
|
|
密封垫
|
丁腈橡胶
|
|
调节弹簧
|
硅锰钢
|
|
活塞、缸套
|
不锈钢
|
|
阀杆
|
铜
|
三、Y110/116X/125减压阀主要外形尺寸
|
型号
|
尺寸(MM)
|
||||||||||||||||
|
YW410-10
YW416-16 TW425-25 |
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
108
|
117
|
127
|
140
|
165
|
203
|
216
|
241
|
292
|
330
|
356
|
495
|
622
|
398
|
787
|
914
|
|
|
H
|
105
|
105
|
115
|
120
|
165
|
165
|
190
|
250
|
274
|
350
|
368
|
395
|
433
|
475
|
520
|
570
|
|
|
YW110-10
YW116-16 |
管螺纹G
|
1/2
|
3/4
|
1
|
1 1/4
|
1/2
|
2
|
|
|
|
|
|
|
|
|
|
|
|
L
|
100
|
100
|
120
|
150
|
150
|
180
|
|
|
|
|
|
|
|
|
|
|
|
|
H1
|
135
|
135
|
152
|
180
|
196
|
201
|
|
|
|
|
|
|
|
|
|
|
|
|
H2
|
41
|
41
|
45
|
53
|
56
|
58
|
|
|
|
|
|
|
|
|
|||
四、Y110/116X/125减压阀订货说明:
订货时请注明以下内容:
1.Y110/116X/125减压阀型号与名称;
2.Y110/116X/125减压阀公称通径(DN15-50);
3.Y110/116X/125减压阀额定流量系数CV;
4.Y110/116X/125减压阀公称压力(1.0-1.6MPa);
5.Y110/116X/125减压阀连接方式(丝口);
6.Y110/116X/125减压阀进口压力;
7.Y110/116X/125减压阀适用温度( 0~90°C);
8.Y110/116X/125减压阀工作介质(水、空气);
9.如有特殊要求时请在订购产品时注明。
10.若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
11.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的阀门专家为您审核把关。
