产品名称： |
产品型号： |
YGa43Y |
|
|
驱动方式： |
手动 |
连接形式： |
法兰 |
|
结构形式： |
活塞式 |
密封材料： |
硬质合金 |
|
压力范围： |
1.6～16.0MPa |
公称通径： |
DN15-DN500 |
|
常用材质： |
碳钢、不锈钢 |
技术咨询： |
021-31007323 |

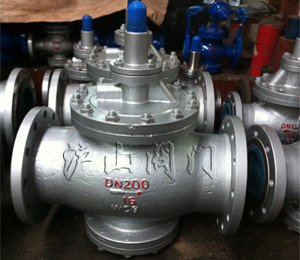

YGa43Y型高灵敏度大流量蒸汽减压阀介绍
本系列高灵敏度大流量蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。本产品主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
一、YGa43Y型高灵敏度大流量蒸汽减压阀主要技术参数和性能指标：
|
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封试验压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围(Mpa) |
0.04-1.0 |
0.05-1.6 |
0.08-2.5 |
0.2-3.5 |
0.5-3.5 |
0.5-4.5 |
|
压力特性偏差(Mpa)△P2P |
GB12246-1989 |
|||||
|
流量特性偏差(Mpa)P2G |
GB12246-1989 |
|||||
|
小压差(Mpa) |
0.07 |
0.1 |
0.15 |
0.4 |
0.5 |
0.8 |
|
渗漏量 |
GB12245-1989 |
|||||
*：壳体试验不包括膜片、顶盖
二、YGa43Y型高灵敏度大流量蒸汽减压阀主要零件材料
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 阀瓣 |
2Cr13 |
|
缸套 活塞 |
铝铁青铜 |
|
膜片 |
1Cr18Ni9 |
|
活塞环 |
合金铸铁/对位聚苯 |
|
导阀座 导阀杆 |
2Cr13 |
|
主阀弹簧 |
50CrVA |
|
导阀主弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
三、YGa43Y型高灵敏度大流量蒸汽减压阀流量系数(Cv)
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
四、YGa43Y型高灵敏度大流量蒸汽减压阀外形尺寸(PN1.6-4.0) 单位：mm
|
公称通径DN |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
1.6/2.5MPa |
4.0MPa |
|||
|
15 |
160 |
180 |
265 |
85 |
|
20 |
160 |
180 |
265 |
85 |
|
25 |
180 |
200 |
280 |
95 |
|
32 |
200 |
220 |
280 |
95 |
|
40 |
220 |
240 |
290 |
105 |
|
50 |
250 |
270 |
300 |
130 |
|
65 |
280 |
300 |
315 |
145 |
|
80 |
310 |
330 |
330 |
170 |
|
100 |
350 |
380 |
405 |
200 |
|
125 |
400 |
450 |
450 |
225 |
|
150 |
450 |
500 |
485 |
265 |
|
200 |
500 |
550 |
570 |
290 |
|
250 |
650 |
640 |
325 |
|
|
300 |
800 |
740 |
360 |
|
|
350 |
850 |
810 |
395 |
|
|
400 |
900 |
950 |
430 |
|
|
500 |
950 |
1080 |
500 |
|
五、YGa43Y型高灵敏度大流量蒸汽减压阀外形尺寸(PN6.4-16.0) 单位：mm
|
公称通径DN |
外 形 尺 寸 |
|||
|
L |
H |
Hl |
||
|
6.4MPa |
10.0/16.0MPa |
|||
|
15 |
180 |
180 |
280 |
100 |
|
20 |
180 |
200 |
280 |
100 |
|
25 |
200 |
220 |
300 |
115 |
|
32 |
220 |
230 |
300 |
115 |
|
40 |
240 |
240 |
315 |
130 |
|
50 |
270 |
300 |
340 |
135 |
|
65 |
300 |
340 |
355 |
150 |
|
80 |
330 |
360 |
370 |
175 |
|
100 |
380 |
450 |
205 |
|
|
125 |
450 |
510 |
235 |
|
|
150 |
500 |
555 |
275 |
|
|
200 |
550 |
640 |
300 |
|
|
250 |
650 |
720 |
335 |
|
|
300 |
800 |
830 |
375 |
|
|
350 |
850 |
880 |
410 |
|
|
400 |
900 |
1020 |
445 |
|
|
500 |
950 |
|
1080 |
515 |
