产品名称：	数字锁定平衡阀	产品型号：	SP45、SP15
驱动方式：	手动	连接形式：	法兰、内螺纹
适用介质：	水、油等非腐蚀性液体	密封材料：	硬质合金
压力范围：	1.6～2.5MPa	公称通径：	DN15-DN350
常用材质：	灰铸铁、球墨铸铁、铸钢	技术咨询：	021-31007323

【 产品概述 】

SP45F、SP15F数字锁定平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。

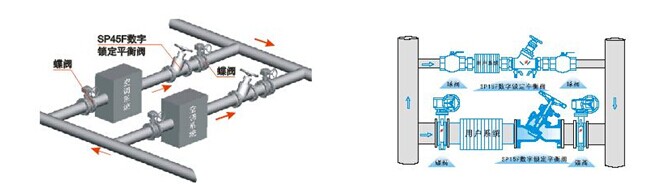

SP45F、SP15F数字锁定平衡阀设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。SP45F、SP15F平衡阀是供热系统中的理想产品。既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。

【 结构图 】

SP45F、SP15F数字锁定平衡阀结构图-沪山阀门制造（上海）有限公司

【 主要连接尺寸 】

型号	公称通径 (mm)	尺寸(mm)
型号	公称通径 (mm)	L	H
SP15F-25	15	100	128
	20	115	128
	25	125	130
	32	140	150
	40	160	187
SP45F-16/25	32	180	230
	40	200	242
	50	230	250
	65	290	260
	80	310	329
	100	350	340
	125	400	424
	150	480	454
	200	550	517
	250	622	573
	300	698	617
	350	787	705

【 主要技术参数 】

公称压力(MPa)	适用温度	壳体试验压力(MPa)	特性曲线	适用介质	安装使用范围
1.6	≤120℃	2.4	等百分比	水、油等非腐蚀性液体	管网系统主干、分支干、室内供水干管、分支立管及多台锅炉
