产品名称：
|

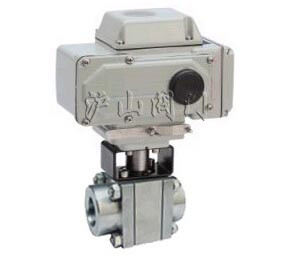

电动高压球阀
|
产品型号：
|
Q911N
|
|
驱动方式：
|
电动
|
连接形式：
|
螺纹
|
|
结构形式：
|
浮动球球体
|
密封材料：
|
尼龙塑料
|
|
压力范围：
|
10.0～32.0MPa
|
公称通径：
|
DN6-DN50
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、电动高压球阀概述
电动高压球阀其实是用带拥有圆形通道地球体作启闭件,球体随阀杆转动实现启闭动作地阀门。电动高压球阀地启闭件其实是一个拥有孔地球体,绕垂直于通道地轴线旋转,从而达到启闭通道地目地。球阀主要供开启和关闭管道和设备介质之用。
二、电动高压球阀发展
阀门发展到今天，很大程度上是各个行业对它的依赖，尤其是管道行业。沪山阀门分析：阀门的今天当属球阀，随着流体管路对球阀的需求，各种球阀：超高压球阀，磷化高压球阀，电动高压球阀，气动高温球阀等等一系列球阀。对于专业的技术人员对这些当然都非常的熟悉，对这些阀门的规格，用途都了如指，沪山阀门同样也是，作为专业代理阀门经营的大型机械类网站，很有必要让广大用户同样知道这些只有技术人员才了解的知识。
三、电动高压球阀作用及分析
超高压球阀：超高压球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。
磷化高压球阀：相比超高压球阀，磷化高压球阀毫无疑问在耐磨度上要比高压球阀好很多。
电动高压球阀：较超高压球阀和磷化高压球阀，在机动性能上要比前两者好，特别是在高危险管道处，电动高压阀门更能发挥它的强大作用.气动高压球阀：和电动高压球阀一样，在机动方面有异曲同工之处。
四、电动高压球阀主要零件材料
|
零件名称
|
阀体
|
球体
|
阀杆
|
密封圈
|
|
Q911N-100C
Q911N-160C
Q911N-320C
|
35/45
|
1Cr18
|
1Cr18Ni9Ti
|
尼龙
|
|
Q911N-100P
Q911N-160P
Q911N-320P
|
304/1Cr18Ni9Ti
|
304/1Cr18Ni9Ti
|
|
Q911N-100R
Q911N-160R
Q911N-320R
|
316/1Cr18Ni12Mo2Ti
|
316/1Cr18Ni9Ti
|
五、电动高压球阀主要尺寸(美标) 600Lb 900Lb
|
|

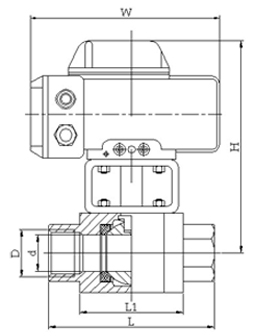

电动高压球阀 结构图
|
|
|
口径
|
d
|
L
|
L1
|
H
|
W
|
D
|
L3
|
|
流量
|
总长
|
中段瓣总长
|
中心高度
|
手柄长度
|
半插口
|
有效长度
|
|
NPT3/8"
|
10
|
100
|
60
|
62
|
150
|
1280
|
10
|
|
NPT1/2"
|
14
|
100
|
60
|
65
|
150
|
21.85
|
10
|
|
NPT3/4"
|
19
|
140
|
80
|
74
|
180
|
27.30
|
13
|
|
NPT1"
|
24
|
140
|
80
|
80
|
180
|
34.05
|
13
|
|
NPT11/4"
|
31
|
160
|
90
|
95
|
255
|
42.80
|
13
|
|
NPT11/2"
|
39
|
180
|
100
|
98
|
255
|
48.80
|
13
|
|
NPT2"
|
48
|
200
|
110
|
108
|
255
|
61.35
|
16
|
|
NPT21/2"
|
63
|
-
|
-
|
-
|
-
|
74.20
|
16
|
|
NPT3"
|
78
|
-
|
-
|
-
|
-
|
90.15
|
16
|
|
NPT4"
|
98
|
-
|
-
|
-
|
-
|
115.80
|
19
|
采用：ASME、B16.11-1991标准
六、电动高压球阀主要尺寸(国标)
|
公称通径
|
Q11N-100/160、Q11N-100/160P
|
Q11N-320、Q11N-320P
|
|
管螺纹
|
尺寸(mm)
|
管螺纹
|
尺寸(mm)
|
|
d
|
L
|
H
|
W
|
E
|
H
|
W
|
SW
|
L
|
|
6
|
1/4
|
11
|
70
|
43
|
108
|
42.5
|
-
|
-
|
-
|
-
|
70
|
|
10
|
3/8
|
11
|
70
|
43
|
108
|
42.5
|
-
|
-
|
-
|
-
|
-
|
|
15
|
1/2
|
11
|
85
|
43
|
108
|
42.5
|
1/2
|
68
|
130
|
41
|
85
|
|
20
|
3/4
|
14
|
95
|
45.5
|
146
|
47.5
|
3/4
|
77
|
180
|
46
|
95
|
|
25
|
1
|
21
|
105
|
59.5
|
146
|
52.5
|
1
|
82
|
180
|
55
|
105
|
|
32
|
1 1 /4
|
25
|
120
|
64.5
|
146
|
60
|
1 1 /4
|
115
|
300
|
70
|
120
|
|
40
|
1 1 /2
|
32
|
130
|
76
|
254
|
65
|
1 1 /2
|
120
|
300
|
80
|
130
|
|
50
|
2
|
38
|
150
|
81
|
254
|
75
|
2
|
130
|
300
|
100
|
150
|
