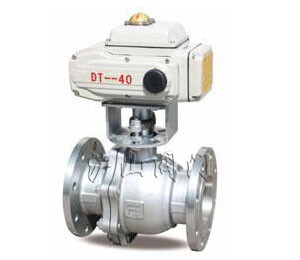

ZQO型电动切断球阀


ZQO型电动切断球阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 电动切断球阀   产品型号 ZQO型
  驱动方式 电动   连接形式 法兰
  结构形式 O型   密封材料 金属夹石墨密封
  压力范围 1.6~4.0MPa   公称通径 DN15-DN300
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、ZQO型电动切断球阀概述

ZQO型切断球阀由执行机构和气动球阀本体组成,O型球阀具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大等特点。特别是电动球阀具有可靠的密封性能,作为管道内介质的切断使用,广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

二、ZQO型电动切断球阀标准规格

阀体型式:直通铸造阀
阀芯型式:O型截球体
公称通径:DN15 ~300 NPS 1/2〞~12〞
公称压力:PN16 ~40 CLASS 150LB ~300LB
连接方式:
电动法兰球阀 FF、RF、RTJ、等.
对夹式
阀盖形式:一体式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封
执行机构:气动:活塞式执行机构、气动薄膜执行机构
电动:DTR系列 、 3810L系列
表面涂漆:绿色 丙稀酸聚胺酯磁漆

三、ZQO型电动切断球阀型号编制

Z 执行机构 Q 结构形式 -公称压力 阀体材质 公称通径
Z系列切断阀 S:气动活塞执行机构
J:气动薄膜执行机构
A:电动DTR执行机构
R:电动3810R执行机构
Q
切断阀

O:标准型软密封切断球阀
OH:硬密封切断球阀

PN16=16
CL150LB=CL150

C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材质

DN50=DN50
NPS2〞=NPS2〞

如:气动活塞式切断球阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZSQO-16C DN50

四、ZQO型电动切断球阀性能

流量特性 快开(ON-OFF)
额定CV值 全腔型CV 21~7359
行程 全开 90°
允许泄漏量 软密封:0泄漏

五、ZQO型电动切断球阀选用参数表

公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Cv 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
配套气动执行器 阀座PTFE
双作用ATD- 50 63 75 88 100   125 145 180 240 265
单作用ATS- 63 75 88 100 115 125 145 160 200 240 265 330
配套电动执行器 阀座PTFE
电动执行器3410R- 05 10 20 50 60 100
