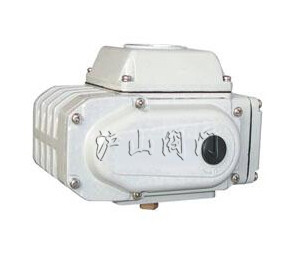

DTR型电动执行机构

DTR型电动执行机构
DTR型电动执行机构1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 动执行机构   产品型式 开关型,调节型
  驱动方式 电动   连接形式 法兰
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、DTR型电动执行机构介绍

DTR系列回转式电动执行机构功能齐全,有开关型,调节型等,它体积小,重量轻,性能可靠,轴承和关键器件采用进口产品,蜗轮输出一体化,消除了联结,间隙,传动精度高,回差小;选用特殊铜合金锻造,强度高,耐磨性好,铝合金压铸外壳,美观大方,电磁干扰小,任意角度安装,使用方便,防腐防锈,免加油。具有双重限位,过载过热保护、安全性能好。全行程时间有多种速度可选,采用单相电源驱动,外线线路简单,此外DTR内采用了先进的数字技术和高度集成的模块,机电一体化的设计可直接接收计算机或仪表等输出的4-20mADC或1-5VDC标准信号,实现对电动阀门的智能控制和精确定位。另外我们有机外型智能模块和机内型智能模块供用户选择。

二、DTR型电动执行机构作用形式
机型
项目
DTR-05 DTR-10 DTR-20 DTR-40 DTR-100 DTR-200
电源 200/220VAC
50/60Hz
200/220VAC
50/60Hz
200/220VAC
50/60Hz
200/220VAC
50/60Hz
200/220VAC
50/60Hz
200/220VA
50/60Hz
输出力矩 50N.M 100N.M 200N.M 400N.M 1000N.M 2000N.M
动作范围 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
动作时间 15秒 30秒/60秒 30秒/60秒 30秒/60秒 30秒/60秒 30秒/60秒
保护装置 过热保护 过热保护 过热保护 过热保护 过热保护 过热保护
环境温度 -30~+60° -30~+60° -30~+60° -30~+60° -30~+80° -30~+80°
额定电流 0.15A 0.3A 0.45A 0.8A 1.0A 1.2A
绝缘电阻 100M/500V DC 100M/500V DC 100M/500V DC 100M/500V DC 100M/500V DC 100M/500V DC
耐压值 1500V AC
1分钟
1500V AC
1分钟
1500V AC
1分钟
1500V AC
1分钟
1500V AC
1分钟
1500V AC
1分钟
手动操作 手柄操作 手柄操作 手柄操作 手柄操作 手柄操作 手柄操作
限位 电气、机械
二重限位
电气、机械
二重限位
电气、机械
二重限位
电气、机械
二重限位
电气、机械
二重限位
电气、机械
二重限位
防护等级 IP-65 IP-65 IP-65 IP-65 IP-65 IP-65
安装角度 可任意角度 可任意角度 可任意角度 可任意角度 可任意角度 可任意角度
位置测量 电位计 电位计 电位计 电位计 电位计 电位计
驱动电机 8 W/E 23 W/E 45 W/E 90 W/E 120 W/E 120 W/E
箱体、箱盖材料 压铸铝合金 压铸铝合金 压铸铝合金 压铸铝合金 压铸铝合金 压铸铝合金
输入信号 4-20mA
或1-5V
4-20mA
或1-5V
4-20mA
或1-5V
4-20mA
或1-5V
4-20mA
或1-5V
4-20mA
或1-5V
输出信号 4-20mA 4-20mA 4-20mA 4-20mA 4-20mA 4-20mA
重量 2.5 kg 4.5 kg 8.0 kg 8.1 kg 11.0 kg 11.0 kg

专业制造、专业服务,沪山为你创造更多价值

不断提升服务质量,精益求精,“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。

售前服务

产品介绍,技术交流,非标产品设计,疑难解答

售中服务

  1. 守信合同,保证及时供货,随时保持与客户联系
  2. 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

  1. 沪山产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
  2. 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
  3. 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
  4. 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪山的服务质量

订货流程

  • 客户采购清单请传真至 021-33321522,或来电咨询 021-31007323。
  • 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
  • 具体商定:交货期、特殊要求等事宜。

订货须知

  1. 客户对产品有特殊要求,须在订货合同中提供以下说明:
    1. 结构长度
    2. 连接形式
    3. 公称直径、全通径、缩径、管道尺寸
    4. 运用介质及温度、压力范围
    5. 实验、检验标准及其他要求
  2. 本场可根据客户特殊要求配置各类驱动装置。
  3. 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
