| 产品名称: | 电动调节型蝶阀 | 产品型号: | ZARD |
| 驱动方式: | 电动 | 连接形式: | 法兰、对夹 |
| 结构形式: | 三偏心 | 密封材料: | 金属夹石墨密封 |
| 压力范围: | 1.6MPa | 公称通径: | DN50-DN600 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |

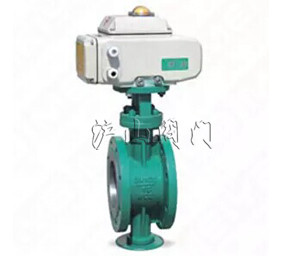

一、ZARD电动调节型蝶阀概述
ZARD电动调节蝶阀采用智能控制,可采用电动或者气动执行机构,实现对压力、流量、温度、液位等参数的调节。具有结构紧凑,功能强、体积小、密封性好,性能可靠、配套简单、流通能力大,等优点特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
阀体型式:扁平铸造型
阀芯型式:三偏心蝶型
公称通径:DN50 ~600 NPS 2〞~24〞
公称压力:PN16 ~25 CLASS 150LB
连接方式:法兰、对夹式
阀盖形式:一体式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封
执行机构:
电动:DTR系列 、 3810L系列
表面涂漆:绿色 丙稀酸聚胺酯磁漆
二、ZARD电动调节型蝶阀标准规格
阀芯型式:三偏心蝶型
公称通径:DN50 ~600 NPS 2〞~24〞
公称压力:PN16 ~25 CLASS 150LB
连接方式:法兰、对夹式
阀盖形式:一体式
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封
执行机构:
电动:DTR系列 、 3810L系列
表面涂漆:绿色 丙稀酸聚胺酯磁漆
三、ZARD电动调节型蝶阀型号编制
| Z | 执行机构 | R | 结构形式 | -公称压力 | 阀体材质 | 公称通径 |
| Z系列自力式调节阀 |
S:气动活塞执行机构 J:气动薄膜执行机构 A:电动DTR执行机构 R:电动3810R执行机构 |
R 角行程 |
D:标准型硬密封调节蝶阀 |
PN16=16 CL150LB=150 LB |
C=WCB |
DN50= DN50 |
四、ZARD电动调节型蝶阀性能
| 流量特性 | 近似等百分比 | |
| 可调范围 | 50:1 | |
| 额定CV值 | 全腔型CV 85~20500 | |
| 行程 | 全开 90° 调节0-70° | |
| 允许泄漏量 | 硬密封:IV级(0.01% 阀额定容量) 软密封:VI级(气泡级) | |
| 基本误差% | 气动 ±2 | 电动±2.0 |
| 回差% | 气动 ≤1.5 | 电动≤1.0 |
| 死区% | 气动 ≤0.6 | 电动≤1.0 |
五、ZARD电动调节型蝶阀选用参数表
| 公称通径DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| 额定流量系数Cv | 85 | 180 | 240 | 390 | 690 | 1000 | 1760 | 3390 | 4730 | 6700 | 8900 | 10500 | 14800 | 20500 |
| PTFE填料,金属密封允许压差 单位MPa | ||||||||||||||
| 双作用气动执行机构 | 1.45 | 0.54 | 0.79 | 0.42 | 0.34 | 0.1 | 0.27 | 0.17 | 0.12 | 0.19 | 0.11 | 0.04 | ||
| 单作用气动执行机构 | 0.82 | 0.38 | 0.5 | 0.44 | 0.33 | 0.19 | 0.38 | 0.16 | 0.14 | 0.14 | 0.12 | 0.11 | ||
专业制造、专业服务,沪山为你创造更多价值
不断提升服务质量,精益求精,“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务,特此我厂做出如下承诺:
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求,宽度超过国家标准。
售前服务
产品介绍,技术交流,非标产品设计,疑难解答
售中服务
- 守信合同,保证及时供货,随时保持与客户联系
- 对特殊或复杂的产品,我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月,实行“三包”服务(包退、包换、包修)。
- 产品在使用中我厂定期组织技术、检查人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。
- 对用户投诉产品质量问题,快速做出反映,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
- 对售后服务,要求用户填写服务后的质量反馈表,并做出鉴定意见,一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522,或来电咨询 021-31007323。
- 收到客户采购清单,为客户提供阀门型号选型与报价(价格清单)。
- 具体商定:交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求,须在订货合同中提供以下说明:
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
