浮球阀,H724X-浮球阀
您的位置:首页>>产品中心  >>H724X-浮球阀更新时间:2026-04-30 11:21:37

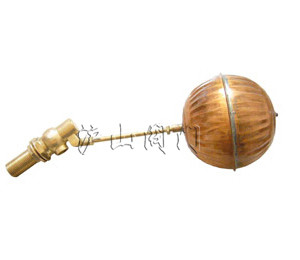

H724X-浮球阀

H724X-浮球阀
H724X-浮球阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



  产品名称 H724X-浮球阀   产品型号 H724X
  驱动方式 液动   连接形式 对夹
  结构形式 浮动球球阀   密封结构 聚四氟乙烯等
  压力范围 ≤0.4MPa   公称通径 DN15-DN100
  常用材质     技术咨询 021-31007323


一、H724X-浮球阀产品介绍


  H724X-浮球阀是球体无支撑轴,球体被两阀座夹持其中呈“浮动”状态,它在管道上主要用于切断、分配和改变介质流动方向。浮动球阀主要有阀座密封设计、可靠的倒密封阀封杆、防火静电功能、自动泄压和锁定装置等结构特点。微阻缓闭消声止回阀适用于:化工,石油,天然气,冶金,等行业及含硫化氢介质,杂质多,腐蚀严重的天然气长输管线。

二、H724X-浮球阀工作原理


       运用杠杆原理,当使用介质通过阀体流入水池或水箱时,将浮球浮起,浮球带动阀杆升起。当阀杆接近水平位置时,阀门即关闭;当水位下降,球与阀杆下垂时,阀门即自动开启供水。


三、H724X-浮球阀技术参数

使用介质:洁净水
公称压力:≤0.4MPa
介质温度:≤60℃

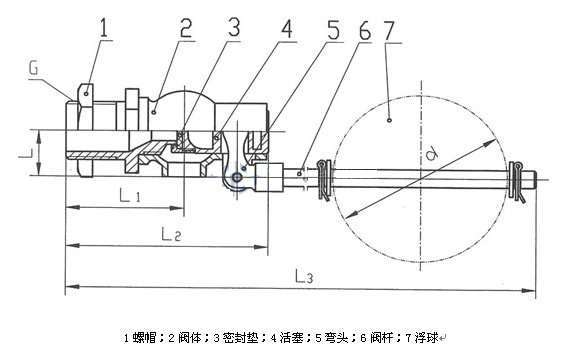

四、H724X-浮球阀结构示意图


H724X-浮球阀 结构图

五、螺纹接口浮球阀规格及外形尺寸


型号 公称通径 (DN) 配给管
螺纹尺寸(in)
L(mm) L1(mm) L2(mm) L3(mm) d(mm) 重量(kg)
H724X-4T
(全铜)
15 1/2 20 56 86 286 100 0.5
20 1/2 20 56 86 286 125 0.6
25 l 26 64 109 479 180 1.5
32 1 1/4 32 71 126 530 218 2.3
40 1 1/2 40 70 135 659 250 3.4
50 2 48 76 147 866 300 4.8
65 2 1/2 55 86 169 857 380 7.3
80 3 60 96 186 101l 450 13
100 4 84 118 250 1280 550 27
H724X 4
铁壳铜芯
40 1 1/2 40 91 159 683 250 3.4
50 2 48 103 177 897 300 4.8
65 2 1/2 55 115 199 887 380 7.3
80 3 60 138 240 1059 450 13
100 4 84 170 3ll 1341 550 27

 注意事项
1.浮球阀是种简易的液面控制阀,因此本阀不附带保护装置,用户应根据不同情况自设 保护装置。如屋顶水箱应设置溢流管。如用于地下水池应设置溢流管,溢流水泵和报警装置。
2.应时常观察浮球阀的工况是否正常,如发现密封垫损坏应及时更换,以免浮球阀漏水造 成液面过高,浮力过大,使阀杆弯曲变形不能正常工作。
3.重要场合,且口径大于DN50,请使用遥控浮球阀。
