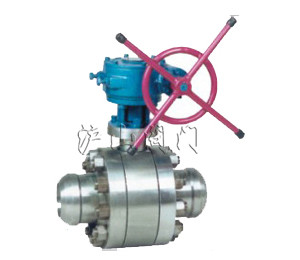

堆焊连接固定式铸钢球阀

堆焊连接固定式铸钢球阀
  质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！
销售：021-31007323
传真：021-33321522
技术：021-31007323

产品说明   服务承诺   订货流程



 产品名称： 堆焊连接固定式铸钢球阀   产品型号： Q(、6、7、8、9)4（6）7F(Y、N、P)
  驱动方式： 手动、气动、电动   连接形式： 堆焊
  结构形式： 固定球球阀   密封结构： 硬密封等
  压力范围： 1.6~25Mpa   公称通径： DN25-DN450
  常用材质： 铸钢   技术咨询： 021-31007323

。

一、堆焊连接固定式铸钢球阀介绍


二、堆焊连接固定式铸钢球阀技术规范


设计标准Design Standard 		GB/T 12237 GB/T 19627 API 6D
结构长度Face to Face GB/T 12221 API 6D ASME B16.10
法兰尺寸Flanged Size GB/T 9113 JB/T 79 ASME B16.5 ASME B16.47
检查与实验Test＆Inspection JB/T 9092 GB/T 19627 API 598 API 6D
注： 1、系列阀门连接法兰端尺寸可根据用户要求设计制造
2、DN＞1000(40〞)阀门设计标准按《长输管线阀门技术条件》

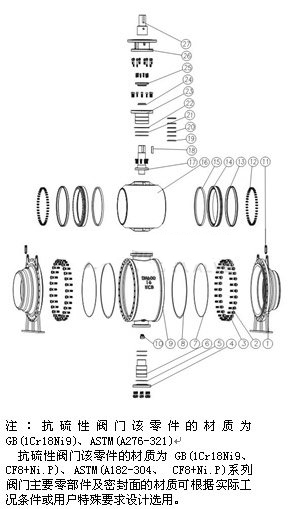

三、堆焊连接固定式铸钢球阀主要零件材质

序号
No 		零件名称
Part name 		材质 Material
GB ASTM
1 左右体Bonnet WCB A216-WCB
2 螺柱Bolt 35CrMoA A193-B7
3 螺母Nut 35 A194-2H
4 底盖
Bottom Cover 		25 A105
5 垫片
Gasket 		柔性石墨+不锈钢
Graphite + stainless steel 		柔性石墨+不锈钢
Graphite + stainless steel
6 下阀杆Stem 1Cr13 A182-F6a
7 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
8 垫片
Gasket 		柔性石墨+不锈钢
Graphite + stainless steel 		柔性石墨+不锈钢
Graphite + stainless steel
9 阀体Body WCB A216-WCB
10 排污堵头
Blow down stopple 		25 A105
11 注脂阀
Grease injection valve 		组合件
Assembled 		组合件
Assembled
12 弹簧Spring 60Si2Mn InconelX-750
13 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
14 阀座Seat 25 A105
15 密封圈
Sealing ring 		PTFE PTFE
16 球体Ball WCB+ENP A216-WCB+ENP
17 上阀杆Stem 1Cr13   A182-F6a
18 键Key 45 AISI C 1045
19 填料垫
Packing seat 		2Cr13 A276-420
20 填料
Packing 		柔性石墨+不锈钢
Graphite + stainless stee 		柔性石墨+不锈钢
Graphite + stainless stee
21 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
22 垫片
Gasket 		柔性石墨+不锈钢
Graphite + stainless stee 		柔性石墨+不锈钢
Graphite + stainless stee
23 阀盖Cover 25 A105
24 O型圈〝O〞Ring 氟橡胶Viton 氟橡胶Viton
25 填料压盖Gland WCB A216-WCB
26 支架Yoke WCB A216-WCB
27 连接套
Connection set 		45 AISI C 1045

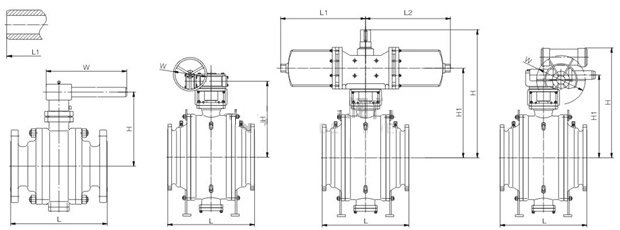

固定式球阀 Q(、6、7、8、9)4（6）7F(Y、N、P)


尺寸及重量    PN1.6MPa CLASS 150


DN

mm

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

NPS

In

1

11月4日

11月2日

2

2月21日

3

4

5

6

8

10

12

14

16

18

150LB 法兰Flange

L

-

-

-

178

191

203

229

356

394

457

533

610

686

762

864

1.6MPa 法兰Flange

L

165

180

190

216

241

283

305

356

394

457

533

610

686

762

864

对焊 Butt Welding

L1

-

-

-

216

241

283

305

381

457

521

559

635

762

838

914

手动 Hand – Operated

H

-

-

-

107

125

152

178

300

330

-

-

-

-

-

-

W

-

-

-

230

400

400

450

700

750

-

-

-

-

-

-

Kg

-

-

-

9.5

15

19

33

58

93

-

-

-

-

-

-

涡轮蜗 杆传动 Worm Gear Operated

H

-

-

-

-

-

-

-

-

-

398

495

580

625

670

698

W

-

-

-

-

-

-

-

-

-

600

600

800

800

800

800

型号Type

-

-

-

-

-

-

-

-

-

B

B

C

C

D

D

Kg

-

-

-

-

-

-

-

-

-

160

180

240

390

510

750

气动 Air – Operating

H

-

-

-

269

379

398

479

552

666

804

839

972

1127

1459

1529

H1

-

-

-

174

248

258

322

395

457

595

630

728

883

1154

1224

L1

-

-

-

89

148

148

287

287

378

378

378

530

530

680

680

L2

-

-

-

181

257

257

287

287

278

378

378

530

530

680

680

型号Type

-

-

-

AG09

AG13

AG13

AW13

AW13

AW17

AW17

AW17

AW20

AW20

AW28

AW28

Kg

　

-

-

17

38

42.1

53

95.3

105

208

255

409

518

838

1067

电动 Electric Driving

H

-

-

-

-

-

-

-

-

554

600

652

761

771

831

921

H1

-

-

-

-

-

-

-

-

337

382

435

480

520

580

670

W

-

-

-

-

-

-

-

-

200

200

200

280

280

280

305

型号Type

-

-

-

-

-

-

-

-

SMC-04 +H0BC

SMC-04 +H0BC

SMC-04 +H1BC

SMC-04 +H1BC

SMC-03 +H2BC

SMC-03 +H2BC

SMC-00 +H3BC

Kg

-

-

-

-

-

-

-

-

127

210

270

420

535

862

1100

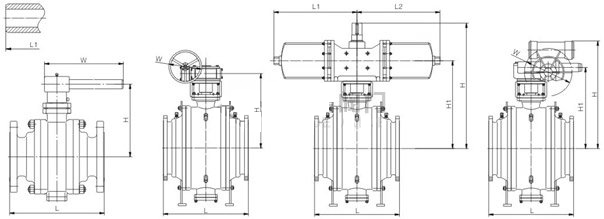

固定式铸钢球阀     Q(、6、7、8、9)4（6）7F(Y、N、P)


尺寸及重量   PN2.5、4.0MPa CLASS 300


DN

mm

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

NPS

In

1

11月4日

11月2日

2

2月21日

3

4

5

6

8

10

12

14

16

18

300LB 法兰Flange

L

-

-

-

216

241

283

305

381

403

502

568

648

762

838

914

2.5MPa 法兰Flange

L

165

180

190

216

241

283

305

381

403

502

568

648

762

838

914

4.0MPa 法兰Flange

L

165

180

190

216

241

283

305

381

403

502

568

648

762

838

914

对焊 Butt Welding

L1

-

-

-

216

241

283

305

381

403

502

568

648

762

838

914

手动 Hand – Operated

H

-

-

-

107

125

152

178

300

330

-

-

-

-

-

-

W

-

-

-

230

400

400

600

700

800

-

-

-

-

-

-

Kg

-

-

-

21

42.5

52.9

92

145

182

-

-

-

-

-

-

涡轮蜗 杆传动 Worm Gear Operated

H

-

-

-

-

-

-

-

-

-

398

495

580

625

670

698

W

-

-

-

-

-

-

-

-

-

600

600

800

800

800

800

型号Type

-

-

-

-

-

-

-

-

-

B

B

C

C

D

D

Kg

-

-

-

-

-

-

-

-

-

278

500

733

1029

1418

1592

气动 Air – Operating

H

-

-

-

269

379

452

579

595

595

736

942

994

1188

1280

1480

H1

-

-

-

209

248

295

322

286

286

527

698

750

883

975

1080

L1

-

-

-

148

148

287

287

378

378

378

530

530

680

680

680

L2

-

-

-

181

257

287

287

378

378

378

530

530

680

680

680

型号Type

-

-

-

AG13

AG13

AW13

AW13

AW17

AW17

AW17

AW20

AW20

AW28

AW28

AW28

Kg

　

-

-

21

42.5

52.7

78

107

130

220

280

450

570

920

1140

电动 Electric Driving

H

-

-

-

-

-

-

-

-

554

600

652

761

771

831

921

H1

-

-

-

-

-

-

-

-

337

382

435

480

520

580

670

W

-

-

-

-

-

-

-

-

200

200

200

280

280

280

305

型号Type

-

-

-

-

-

-

-

-

SMC-04 +H0BC

SMC-04 +H1BC

SMC-04 +H1BC

SMC-03 +H2BC

SMC-03 +H2BC

SMC-00 +H3BC

SMC-00 +H3BC

Kg

-

-

-

-

-

-

-

-

142

240

320

475

590

1050

1200

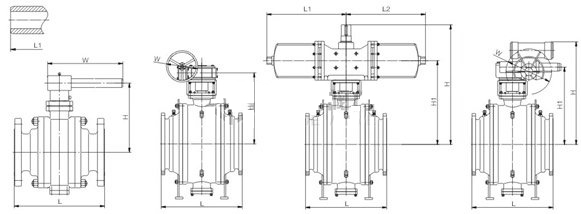

固定式球阀   Q(、6、7、8、9)4（6）7F(Y、N、P)


尺寸及重量   PN6.4MPa     CLASS400


DN

mm

50

65

80

100

150

200

250

300

350

400

500

NPS

In

2

2月21日

3

4

6

8

10

12

14

16

20

400LB 法兰Flange

L

292

330

356

406

495

597

673

762

826

902

1054

6.4MPa 法兰Flange

L

292

　

356

406

495

597

673

762

826

902

1054

对焊 Butt Welding

L1

292

330

356

406

495

597

673

762

826

902

1054

手动 Hand – Operated

H

108

155

197

-

-

-

-

-

-

-

-

W

230

400

400

-

-

-

-

-

-

-

-

Kg

25

45

60

-

-

-

-

-

-

-

-

涡轮蜗 杆传动 Worm Gear Operated

H

-

-

-

235

300

374

445

512

550

615

810

W

-

-

-

600

600

800

800

800

800

800

800

型号Type

-

-

-

B

C

C

C

D

D

DA

DB

Kg

-

-

-

66

145

250

540

780

1000

1300

3400

气动 Air – Operating

H

269

-

519

636

728

839

1014

1120

1225

1480

1480

H1

209

-

295

322

386

527

698

750

883

1080

1080

L1

148

-

287

287

378

378

530

530

680

680

680

L2

257

-

287

287

378

378

530

530

680

680

680

型号Type

AG13

-

AW13

AW13

AW17

AW20

AW20

AW28

AW28

C1-355

C1-355

Kg

33.6

-

55.3

81

133.6

237

480

760

1050

1400

2300

电动 Electric Driving

H

-

-

-

-

554

600

652

761

771

831

943

H1

-

-

-

-

337

382

480

520

594

632

770

W

-

-

-

-

200

200

200

280

280

280

305

型号Type

-

-

-

-

SMC-04+H1BC

SMC-04+H1BC

SMC-03+H2BC

SMC-00+H3BC

SMC-00+H3BC

SMC-0+H4BC

SMC-1+H5BC

Kg

-

-

-

-

154

240

495

793

1125

1610

2410

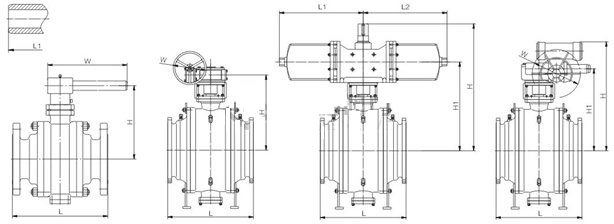

固定式铸钢球阀Q(、6、7、8、9)4（6）7F(Y、N、P)


尺寸及重量   PN10.0MPa    CLASS600


DN

mm

50

65

80

100

150

200

250

300

350

400

450

500

NPS

In

2

2月21日

3

4

6

8

10

12

14

16

18

20

600LB 法兰Flange

L

292

330

356

432

559

660

787

838

898

991

1092

1194

10.0MPa 法兰Flange

L

292

330

356

432

559

660

787

838

898

991

1092

1194

对焊 Butt Welding

L1

292

330

356

432

559

660

787

838

898

991

1092

1194

手动 Hand – Operated

H

108

155

197

-

-

-

-

-

-

-

-

-

W

400

650

650

-

-

-

-

-

-

-

-

-

Kg

31

54

62

-

-

-

-

-

-

-

-

-

涡轮蜗 杆传动 Worm Gear Operated

H

-

-

-

235

300

374

445

512

550

615

750

810

W

-

-

-

600

600

800

800

800

800

800

800

800

型号Type

-

-

-

B

C

C

D

D

DA

DA

DB

DC

Kg

-

-

-

113

253

485

758

1067

1083

1525

2095

2638

气动 Air – Operating

H

269

-

519

636

728

839

1014

1120

1224

1374

-

1490

H1

209

-

295

479

519

595

770

810

1004

1154

-

1210

L1

148

-

987

287

378

530

530

680

1445

1445

-

1665

L2

257

-

287

287

378

530

530

680

1445

1445

-

1665

型号Type

AG13

-

AW13

AW13

AW17

AW20

AW20

AW28

C1-355

C1-355

　

C2-490

Kg

225

-

325

656

927

1350

1660

1820

2130

2550

-

3500

电动 Electric Driving

H

-

　

-

-

600

652

761

771

831

921

943

1123

H1

-

-

-

-

382

480

520

594

632

670

770

850

W

-

-

-

-

200

200

280

280

280

305

305

305

型号Type

-

-

-

-

SMC-04+H1BC

SMC-03+H2BC

SMC-00+H3BC

SMC-00+H3BC

SMC-0+H4BC

SMC-0+H4BC

SMC-1+H5BC

SMC-3+H6BC

Kg

-

-

-

-

930

1410

1620

1910

2200

2600

2950

3620

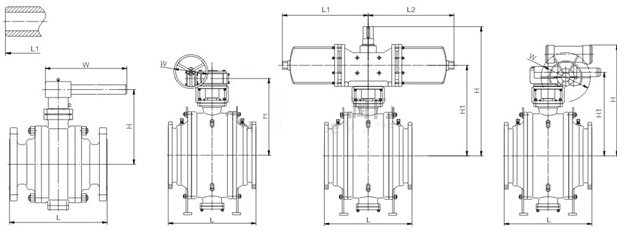

固定式球阀Q(、6、7、8、9)4（6）7F(Y、N、P)


尺寸及重量   PN15.0MPa    CLASS900


DN

mm

50

65

80

100

150

200

250

300

350

400

450

500

NPS

In

2

2月21日

3

4

6

8

10

12

14

16

18

20

900LB 法兰Flange

L

368

419

381

457

610

737

838

965

1029

1130

1219

1321

对焊 Butt Welding

L1

368

419

381

457

610

737

838

965

1029

1130

1219

1321

手动 Hand – Operated

H

217

241

259

-

-

-

-

-

-

-

-

-

W

650

650

650

-

-

-

-

-

-

-

-

-

Kg

48

55

85

-

-

-

-

-

-

-

-

-

涡轮蜗 杆传动 Worm Gear Operated

H

-

-

-

297

364

394

502

572

675

762

866

894

W

-

-

-

600

800

800

800

800

800

800

800

800

型号Type

-

-

-

B

-

C

D

D

DA

DB

DC

DD

Kg

-

-

-

145

360

580

1010

1510

1450

2150

2820

4200

气动 Air – Operating

H

519

-

728

842

1014

1120

1124

1374

1490

1615

1760

1760

H1

295

-

519

595

770

815

1004

1154

1210

1335

1410

1410

L1

287

-

378

530

530

680

1455

1455

1665

1665

1960

1960

L2

287

-

378

530

530

680

1455

1455

1665

1665

1960

1960

型号Type

AW17

-

AW17

AW20

AW20

AW28

AW28

C1-355

C1-355

C2-490

C2-490

C2-490

Kg

340

-

520

760

1120

1420

1780

2050

2350

3150

3840

4580

电动 Electric Driving

H

-

-

-

600

761

771

831

921

943

1123

1218

1328

H1

-

-

-

382

520

594

632

670

770

850

945

1055

W

-

-

-

200

280

280

280

305

305

305

400

400

型号Type

-

-

-

SMC-04+H1BC

SMC-00+H3BC

SMC-00+H3BC

SMC-0+H4BC

SMC-0+H4BC

SMC-1+H5BC

SMC-3+H6BC

SMC-3+H6BC

SMC-4+H7BC

Kg

-

-

-

780

1110

1410

1820

2150

2400

3210

3950

4620

固定式铸钢球阀Q(3、6、7、8、9)4（6）7F(Y、N、P)


尺寸及重量   PN25.0MPa    CLASS1500


DN

mm

50

65

80

100

150

200

250

300

350

400

450

500

NPS

In

2

2月21日

3

4

6

8

10

12

14

16

18

20

法兰Flange

L

368

419

470

546

705

832

991

1130

1257

1384

1537

1664

对焊 Butt Welding

L1

368

419

470

546

705

832

991

1130

1257

1384

1537

1664

手动 Hand – Operated

H

217

241

259

-

-

-

-

-

-

-

-

-

W

650

650

650

-

-

-

-

-

-

-

-

-

Kg

45

56

82

-

-

-

-

-

-

-

-

-

涡轮蜗 杆传动 Worm Gear Operated

H

217

241

259

297

364

475

578

696

761

831

900

950

W

600

600

600

600

800

800

800

800

800

800

800

800

型号Type

A

A

B

B

C

D

D

DA

DB

DC

DD

DH

Kg

50

72

97

198

480

820

1500

2250

2850

4070

6195

9075

气动 Air – Operating

H

519

728

842

1014

1120

1124

1374

1490

1615

1760

1760

1760

H1

295

519

595

770

815

1004

1154

1210

1335

1410

1410

1410

L1

287

378

530

530

680

1455

1455

1665

1665

1960

1960

1960

L2

287

378

530

530

680

1455

1455

1665

1665

1960

1960

1960

型号Type

AW17

AW17

AW17

AW20

AW28

AW28

C1-355

C1-355

C2-490

C2-490

C2-490

C3-600

Kg

345

425

560

820

1150

1480

1890

2150

2430

3220

3990

4950

电动 Electric Driving

H

-

-

652

761

771

831

921

943

1123

1218

1328

1458

H1

-

-

480

520

594

632

670

770

850

945

1055

1135

W

-

-

200

280

280

280

305

305

305

400

400

600

型号Type

-

-

SMC-04+H1BC

SMC-04+H1BC

SMC-00+H3BC

SMC-00+H3BC

SMC-0+H4BC

SMC-0+H4BC

SMC-1+H5BC

SMC-3+H6BC

SMC-3+H6BC

SMC-3+H6BC

Kg

-

-

625

810

1150

1450

1890

2165

2440

3280

4150

5120



相关产品：

Q71超薄式法兰球阀 Q44(5)三通T型法兰球阀 Q42F1气动紧急切断阀
Q347F蜗轮球阀 Q41F液化气球阀 三片式承插焊球阀
三片式球阀 三片式法兰球阀 三片式对焊球阀
二片式球阀 一片式球阀 一体式法兰不锈钢高温球阀
QF41Fs放料球阀 铜球阀 高压锻打小型球阀
信号球阀 侧装偏心半球阀 轨道球阀
四通球阀 顶装式铸钢球阀 堆焊连接固定式铸钢球阀
法兰连接固定式铸钢球阀 浮动式锻钢球阀 衬氟球阀
BQ41保温球阀 手动V型球阀 三通螺纹球阀
三通球阀 高压对焊球阀 V型调节球阀

上一个产品：法兰连接固定式铸钢球阀
下一个产品：顶装式铸钢球阀

首页 阀门产品 关于沪山 新闻中心 客服中心 应用案例 联系我们 网站地图

销售热线：021-31007323
传      真：021-33321522
邮      箱：hushanfamen@126.com        地址：上海市浦东新区泥城镇新城路2号
友情链接   沪山阀门 针型阀

Copyright © 2014-2021沪山阀门制造（上海）有限公司 版权所有  沪ICP备14043249号-1



售前服务
售后服务
免费电话



展开
