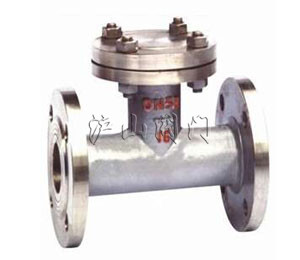

| 产品名称: | T型管道过滤器 | 产品型号: | T型 |
| 驱动方式: | 手动 | 连接形式: | 法兰 |
| 结构形式: | T型 | 密封材料: | 不锈钢、橡胶 |
| 压力范围: | 2.0~5.0MPa | 公称通径: | DN50-DN500 |
| 常用材质: | 碳钢、不锈钢 | 技术咨询: | 021-31007323 |
一、T型管道过滤器介绍

T型管道过滤器属于管道粗过滤器,可用于液体、气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
二、T型管道过滤器特点
三、T型管道过滤器主要性能规范
|
Type 型号 |
Nomiaal Pressure(MPa) 公称压力 |
WorkingTempoature(℃) 工作温度 |
Filter Net Eye Number 滤网目数 |
Applicable media 适用介质 |
| TG—A | 2.0 | 300 | 20—150 | Steam.Air.Water,Oil |
| YG—B | 5.0 | 425 | 20—150 | 蒸汽、空气、水、油 |
四、T型管道过滤器技术参数表
|
Type型号 Nominal Pressure(MPa) 公称压力 |
Connection 连接方式 |
Nominal Diameter (DN) 公称通径 |
TG-AExtemaldimensions(mm) 外形尺寸 |
Type型号 Nominal Pressure(MPa) 公称压力 |
Connection 连接方式 |
Nominal Diameter (DN) 公称通径 |
TG-B Extemal Dimensions(mml 外形尺寸 |
W(in) | |||||
| L1 | L2 | C | L1 | L2 | C | ||||||||
|
TG—A型 PN一2.0 |
Flange 法兰 |
50 | 277 | 128 | 457 |
TG—B型 PN一2.0 |
Flange 法兰 |
50 | 250 | 149 | 281 | RC1/2〞 | |
| 65 | 316 | 146 | 530 | 65 | 292 | 170 | 325 | RC1/2〞 | |||||
| 80 | 337 | 156 | 568 | 80 | 312 | 181 | 352 | RC1/2〞 | |||||
| 100 | 388 | 181 | 648 | 100 | 362 | 267 | 412 | RC3/4〞 | |||||
| 150 | 491 | 232 | 842 | 150 | 464 | 260 | 539 | RC3/4〞 | |||||
| 200 | 591 | 280 | 1031 | 200 | 500 | 311 | 660 | RC3/4〞 | |||||
| 250 | 668 | 318 | 1169 | 250 | 600 | 351 | 761 | RC3/4〞 | |||||
| 300 | 768 | 368 | 1370 | 300 | 736 | 400 | 886 | RC3/4〞 | |||||
|
TG—A型 PN一5.0 |
Flange 法兰 |
50 | 292 | 134 | 472 |
TG—B型 PN一5.0 |
Flange 法兰 |
50 | 268 | 158 | 298 | RC1/2〞 | |
| 65 | 331 | 152 | 545 | 65 | 304 | 179 | 337 | RC1/2〞 | |||||
| 80 | 360 | 165 | 591 | 80 | 330 | 196 | 370 | RC1/2〞 | |||||
| 100 | 416 | 191 | 676 | 100 | 382 | 225 | 432 | RC3/4〞 | |||||
| 150 | 521 | 241 | 871 | 150 | 482 | 280 | 557 | RC3/4〞 | |||||
| 200 | 621 | 289 | 1062 | 200 | 578 | 332.5 | 678 | RC3/4〞 | |||||
| 250 | 716 | 333 | 1216 | 250 | 666 | 383 | 791 | RC3/4〞 | |||||
| 300 | 821 | 384 | 1421 | 300 | 768 | 437 | 918 | RC3/4〞 | |||||
