产品名称： |
产品型号： |
D941W |
|
|
驱动方式： |
电动 |
连接形式： |
法兰 |
|
结构形式： |
中心垂直板 |
密封材料： |
本体材料 |
|
压力范围： |
0.01MPa |
公称通径： |
DN400-DN4000 |
|
常用材质： |
碳钢、不锈钢 |
技术咨询： |
021-31007323 |

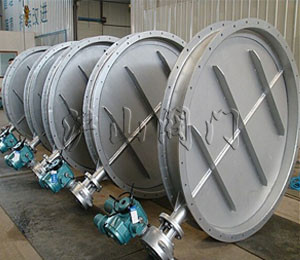

一、电动通风蝶阀概述
电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
二、电动通风蝶阀用途
本蝶阀是一种非密闭型手动蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
三、电动通风蝶阀5大特点
1、电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，避免高温膨胀的影响，操作轻便。
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
3、设计新颖、合理、结构独特，重量轻，启闭迅速。
4、电动通风蝶阀操力矩小，操作方便，省力灵巧。
5、电动通风蝶阀采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
四、电动通风蝶阀主要技术参数
|
公称压力（MPa） |
0.05MPa |
泄漏率 |
3% |
|
介质流速 |
25m/s |
适用介质 |
冷热风、烟气 |
|
强度试验 |
0.1MPa |
介质温度 |
-30℃～-350℃ |
五、电动通风蝶阀主要零件材料
|
零件名称 |
阀轴 |
阀板 |
阀体 |
|
材料 |
碳钢、不锈钢 |
碳钢 |
碳钢 |
六、电动通风蝶阀执行机构
381R系列电动执行机构:
1、执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。
2、执行器的关键部件─控制器，采用先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
3、驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
4、具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。
6、 用状态选择开关可以设定（正、反动作）。
7、用状态选择开关可以设定输入信号为（DC4～20mA或DC1～5V）。
8、调整工作零点（始点）和行程（终点）简单易行。
9、当突然断电时，能确保阀芯自锁。
10、采用同步皮带传动，有效降低了噪音。
11、延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。
DZW型电动装置:
1、电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
2、环境温度：-20—+60℃（特殊订货-60—+80℃）
3、相对温度：≤90%(25℃时）
4、普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性 气体混合物。（详见GB3836.1）
5、防护等级：户外型和防爆型为IP55（可订制IP67）。
6、工作制：为短时10分钟（可订制30分钟）。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN200口径阀门一般采用380VAC电动执行器。国内品牌如瑞基，澳托克，扬州电力，天二通，兰陵等；国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思（西门子）等。
七、电动通风蝶阀外形尺寸
|
DN |
D |
D1 |
L |
L1 |
L2 |
n-Фd |
b |
|
300 |
405 |
370 |
120 |
716 |
220 |
8-12 |
10 |
|
350 |
455 |
420 |
140 |
786 |
240 |
8-14 |
10 |
|
400 |
505 |
470 |
140 |
924 |
270 |
12-18 |
10 |
|
450 |
570 |
530 |
160 |
999 |
295 |
12-18 |
10 |
|
500 |
620 |
580 |
160 |
1079 |
325 |
12-18 |
10 |
|
600 |
720 |
680 |
180 |
1140 |
380 |
16-18 |
12 |
|
700 |
820 |
780 |
180 |
1240 |
430 |
16-18 |
12 |
|
800 |
920 |
880 |
200 |
1344 |
490 |
16-18 |
12 |
|
900 |
1040 |
990 |
200 |
1444 |
540 |
16-18 |
14 |
|
1000 |
1140 |
1090 |
220 |
1544 |
590 |
20-18 |
14 |
|
1100 |
1240 |
1190 |
220 |
1644 |
640 |
20-18 |
14 |
|
1200 |
1340 |
1290 |
240 |
1744 |
690 |
20-18 |
14 |
|
1300 |
1440 |
1390 |
240 |
1864 |
760 |
20-18 |
16 |
|
1400 |
1540 |
1490 |
260 |
2020 |
810 |
24-18 |
16 |
|
1500 |
1640 |
1590 |
260 |
2120 |
860 |
24-18 |
16 |
|
1600 |
1740 |
1690 |
280 |
2240 |
980 |
24-18 |
16 |
|
1700 |
1840 |
1790 |
280 |
2340 |
1030 |
28-22 |
16 |
|
1800 |
1940 |
1890 |
300 |
2440 |
1096 |
28-22 |
16 |
|
1900 |
2040 |
1990 |
300 |
2540 |
1146 |
32-22 |
16 |
|
2000 |
2150 |
2090 |
320 |
2640 |
1196 |
32-26 |
16 |
|
2200 |
2360 |
2300 |
340 |
3252 |
1296 |
36-26 |
16 |
|
2400 |
2560 |
2500 |
360 |
3452 |
1396 |
36-26 |
18 |
|
2600 |
2760 |
2700 |
380 |
3652 |
1496 |
40-26 |
18 |
|
2800 |
2960 |
2900 |
400 |
3852 |
1596 |
40-26 |
18 |
|
3000 |
3190 |
3110 |
400 |
3896 |
1698 |
44-30 |
18 |
|
3200 |
3390 |
3310 |
440 |
4110 |
1798 |
44-30 |
20 |
|
3400 |
3590 |
3510 |
440 |
4396 |
1898 |
48-30 |
20 |
|
3600 |
3790 |
3710 |
480 |
4636 |
1998 |
48-30 |
20 |
|
3800 |
4000 |
3910 |
480 |
4886 |
2098 |
52-30 |
22 |
|
4000 |
4210 |
4120 |
520 |
5160 |
2210 |
52-30 |
22 |
