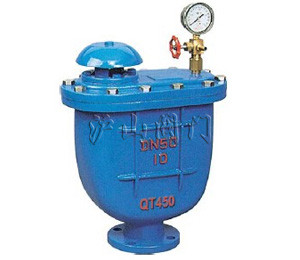

产品名称：	污水复合式排气阀	产品型号：	CARX
驱动方式：	手动	连接形式：	法兰
结构形式：	复合式	密封材料：	橡胶
压力范围：	1.0MPa	公称通径：	DN50-DN250
常用材质：	碳钢、不锈钢、灰铸铁	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内著名〖CARX污水复合式排气阀〗制造商，也是国内大型【排气阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖CARX污水复合式排气阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供优质的服务。

CARX污水复合式排气阀介绍

一、CARX污水复合式排气阀概述：


CARX污水复合式排气阀为圆桶式阀体，其内部主要有不锈钢浮球及塞头。 污水复合式排气阀装设于泵浦出水口处或送配水管线中，用以大量排出管道中的集结之空气，以增进水管及抽水机使用效率，管内一旦出现负压时，此阀能迅速吸入空气，以确保管线不会因负压而被损坏，压力等级1.0MPa。


二、CARX污水复合式排气阀作用原理：


当管内开始注水时，塞头停留在开位置，进行大量排气，当空气排完时，阀体内腔积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内至相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当帛水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。

三、CARX污水复合式排气阀零件名称材料：


序号	名称	材质
1	械杆B	不锈钢、锡青铜
2	活塞	不锈钢、锡青铜
3	顶塞	铝青铜+橡胶
4	杠杆A	不锈钢、锡青铅
5	垫圈环	合成橡胶
6	导套	不锈钢、铸黄铜
7	杠杆架	不锈钢、铸黄铜
8	浮球	不锈钢
9	阀盖	灰铸铁、Q4400-15
10	阀体	灰铸铁、Q4400-15
11	排气帽	灰铸铁、Q4400-15

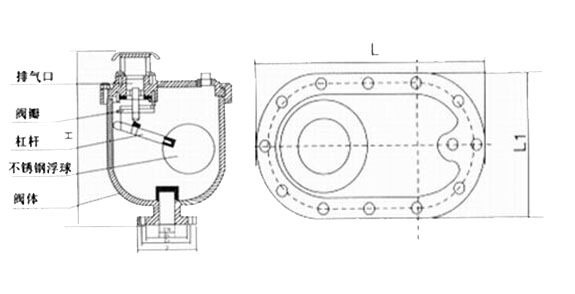

四、CARX污水复合式排气阀主要连接尺寸：


公称通径 DN（mm）	H	D	D1	Z	Ф-d
50	490	165	125	4	19
80	590	200	135	8	19
100	750	220	180	8	19
150	820	285	240	8	23
200	1000	340	295	8	23
250	1200	395	350	12	23
