气动紧急切断阀-QDQ421F气动紧急切断阀
您的位置:首页>>产品中心  >>QDQ421F气动紧急切断阀更新时间:2026-04-30 11:18:53

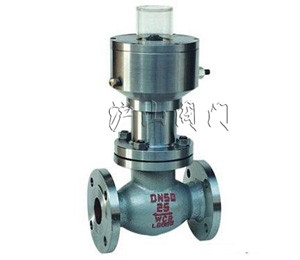

QDQ421F气动紧急切断阀

QDQ421F气动紧急切断阀
QDQ421F气动紧急切断阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323


  产品名称

 QDQ421F气动紧急切断阀

  产品型号

QDQ421F

  驱动方式

气动

  连接形式

法兰

  适用介质

液化气、天然气

  密封材料

 氟塑料

  压力范围

2.5~4.0MPa

  公称通径

DN50-DN350

  常用材质

铸钢,不锈钢

  技术咨询

021-31007323


QDQ421F气动紧急切断阀

QDQ421F气动紧急切断阀

一、QDQ421F气动紧急切断阀产品概述:

 QDQ421F气动紧急切断阀适用于液化石油气储配站的贮罐出入口上,也可用于卸液管气液相进出口端,AH42F立式液相安全回流阀在紧急情况时该阀采用压缩空气或氮气进行远距离快速操作/控制5秒
针关闭出入口,能保证贮运系统的安全、使用方便、无污染。



二、QDQ421F气动紧急切断阀主要设计参数:

设计、制造 法兰连接 结构长度 公称通径 公称压力
GBJ16008-90 JB/T79-94、GB9113-2000 GB12221-89 DN50~DN350mm PN2.5、4.0MP

三、QDQ421F气动紧急切断阀主要性能参数:

公称压力 壳体试验 密封试验 紧急切断时间 适用介质 适宜温度
2.5 3.75 2.75 ≦5s 液化气、天然气等介质 -40~+80℃
4.0 6.0 4.4

四、QDQ421F气动紧急切断阀主要零件材料:

阀体、阀盖 阀座、阀瓣、阀杆 弹簧 密封面
WCB 不锈钢 铬钒钢 聚四氟乙烯

五、QDQ421F气动紧急切断阀主要外形尺寸:

公称通径 DN(mm) 尺 寸(mm) 管接头
D D1 D2 d2 f2 b L H H1 Z-фd
50 160 125 100 88 4 20 230 346 359 4-18 R1/4
65 180 145 125 - - - 290 337 354 -
80 195 160 135 121 4 22 310 445 465 8-18
100 230 190 160 150 4.5 24 350 590 623 8-22
150 300 250 218 204 4.5 28 444 - 580 8-25 R1/2
200 360 310 278 260 4.5 30 559 - 645 12-25
250 425 370 332 313 4.5 32 622 - 750 12-30
300 485 430 390 364 4.5 36 711 - 1100 16-30
350 550 490 448 422 5 40 838 - 1380 16-34
