产品名称：
|
电动高压笼式调节阀
|
产品型号：
|
KHPC
|
|
驱动方式：
|
电动
|
连接形式：
|
法兰
|
|
结构形式：
|
笼式
|
密封材料：
|
不锈钢堆焊司太莱合金
|
|
压力范围：
|
900～2500Lb
|
公称通径：
|
DN25-DN80
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、KHPC电动高压笼式调节阀 概述
KHPC电动高压笼式调节阀 是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
|
|
|
|

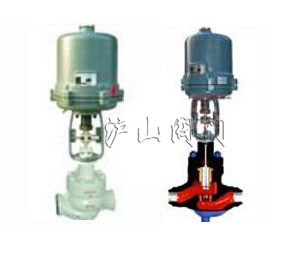

KHPC电动高压笼式调节阀
|
KHPC电动高压笼式调节阀解剖图
|
二、KHPC电动高压笼式调节阀 阀体
型式：单座铸造球型阀
公称通径：25、40、50、80mm
公称压力：ANSI 900、1500、2500 JIS 63K
连接型式：法兰连接：RF、RJ
法兰标准：JIS B2201-1984、ANSI B16.5-1981等
焊接连接：嵌接焊SW（25～80mm）对接焊BW(80mm)
材料：碳钢（ZG230-450）、CrMo钢、不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等
上阀盖：常温型（P）：-5～+230℃
伸长Ⅰ型（E1）： +230～+566℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：等百分比特性（%）和线性特性（L）
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金等
三、KHPC电动高压笼式调节阀 性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104IV级
回差：带定位器：小于全行程的1%
基本误差：带定位器：小于全行程的±1%

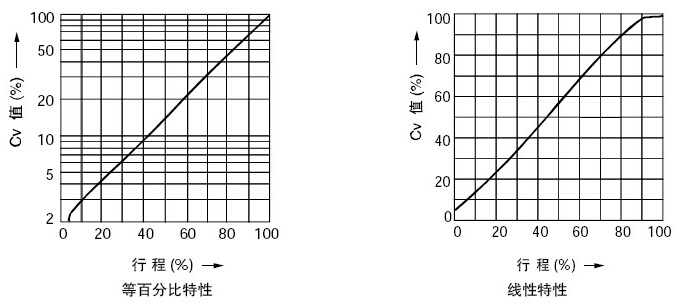

四、KHPC电动高压笼式调节阀 流量特性
五、KHPS电动高压笼式调节阀 外形尺寸
|
公称通径
|
执行机构
|
H
|
E
|
C
|
φB
|
|
ANSI900 JIS 63K
|
ANSI 1500
|
ANSI 2500
|
ANSI 900
|
ANSI 1500
|
ANSI 2500
|
|
常温型(P)
|
伸长型(E1)
|
常温型(P)
|
伸长型(E1)
|
常温型(P)
|
伸长型(E1)
|
|
25
|
LHA3D、R
|
710
|
840
|
710
|
840
|
740
|
860
|
90
|
90
|
95
|
363
|
350
|
|
LHA4D、R
|
870
|
1000
|
870
|
1000
|
900
|
1020
|
520
|
470
|
|
LVA6R
|
1115
|
1245
|
1115
|
1245
|
1145
|
1265
|
-
|
445
|
|
LVP5
|
895
|
1025
|
895
|
1025
|
925
|
1045
|
-
|
345
|
|
40
|
LHA3D、R
|
735
|
875
|
735
|
875
|
780
|
925
|
100
|
105
|
120
|
363
|
350
|
|
LHA4D、R
|
890
|
1030
|
890
|
1030
|
935
|
1080
|
520
|
470
|
|
LVA5D
|
1280
|
1420
|
1280
|
1420
|
1325
|
1470
|
-
|
620
|
|
LVA5R
|
1390
|
1530
|
1390
|
1530
|
1435
|
1580
|
-
|
620
|
|
LVA6R
|
1140
|
1280
|
1140
|
1280
|
1185
|
1350
|
-
|
445
|
|
LVP5
|
920
|
1060
|
920
|
1060
|
965
|
1110
|
-
|
345
|
|
LVP6
|
1140
|
1280
|
1140
|
1280
|
1185
|
1380
|
-
|
445
|
|
50
|
LHA3D、R
|
765
|
925
|
765
|
925
|
800
|
960
|
110
|
120
|
130
|
363
|
350
|
|
LHA4D、R
|
925
|
1085
|
925
|
1085
|
960
|
1120
|
520
|
470
|
|
LVA5D
|
1315
|
1475
|
1315
|
1475
|
1350
|
1510
|
-
|
620
|
|
LVA5R
|
1425
|
1585
|
1425
|
1585
|
1460
|
1620
|
-
|
620
|
|
LVA6R
|
1175
|
1335
|
1175
|
1335
|
1210
|
1370
|
-
|
445
|
|
LVP5
|
955
|
1115
|
955
|
1115
|
990
|
1150
|
-
|
345
|
|
LVP6
|
1175
|
1335
|
1175
|
1335
|
1210
|
1370
|
-
|
445
|
|
LVP7
|
1270
|
1420
|
1270
|
1420
|
1305
|
1465
|
-
|
545
|
|
80
|
LHA3D、R
|
80
|
980
|
800
|
980
|
835
|
1005
|
140
|
150
|
165
|
363
|
350
|
|
LHA4D、R
|
960
|
1140
|
960
|
1140
|
995
|
1165
|
520
|
470
|
|
LVA5D
|
1345
|
1525
|
1345
|
1525
|
1380
|
1550
|
-
|
620
|
|
LVA5R
|
1455
|
1635
|
1455
|
1635
|
1490
|
1660
|
-
|
620
|
|
LVA6R
|
1205
|
1385
|
1205
|
1385
|
1240
|
1410
|
-
|
445
|
|
LVP5
|
985
|
1165
|
985
|
1165
|
1020
|
1190
|
-
|
345
|
|
LVP6
|
1205
|
11385
|
1205
|
1385
|
1240
|
1410
|
-
|
445
|
|
LVP7
|
1295
|
1475
|
1295
|
1475
|
1330
|
1500
|
-
|
545
|
