产品名称：
|

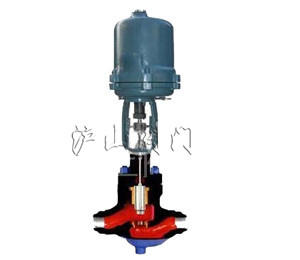

电动高压单座调节阀
|
产品型号：
|
KHPS
|
|
驱动方式：
|
电动
|
连接形式：
|
法兰
|
|
结构形式：
|
单座
|
密封面：
|
RF、RJ
|
|
压力范围：
|
900-2500Lb
|
公称通径：
|
DN25-DN80
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、电动高压单座调节阀概述
KHPS电动高压单座调节阀是一种上导向结构的调节阀，由电动(电子式)执行机构和高压单座阀体组成。阀体流体通道呈S流线型，压降损失小，流量大、可调范围广。阀芯导向部分的导向面积大。抗振性好。
二、电动高压单座调节阀主要性能
泄漏量：金属阀座：小于阀额定容量的0.1%，符合ANSI B16.104-1976IV级;
回 差：配DKZ执行机构为1.5%;
配361L执行机构为2%;
配SKZ执行机构为1%;
配PSL执行机构为1%
基本误差：配DKZ执行机构为±2.5%;
配361L执行机构为±2%;
配SKZ执行机构为±1.5%;
配PSL执行机构为±1%
三、电动高压单座调节阀阀体
型 式∶单座铸造球型阀
公称通径∶25、40、50、80mm
公称压力∶ANSI 900、1500、2500 JIS 63K
密 封 面∶RF、RJ
法兰标准∶JIS B2201-1984、ANSI B16.5-1981等
焊接连接∶嵌接焊SW〔40~80mm〕 对接焊BW〔80mm〕
材 料∶碳钢〔ZG230-450〕、CrMo钢、不锈钢〔ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16〕
上 阀 盖∶常温型P -5～+230℃; 伸长I型EI +230~+566℃ (注∶工作温度不准超过各种材料的允许范围)
压盖型式∶螺栓压紧式
填 料∶石棉编织填料、石墨填料
