产品名称：
|

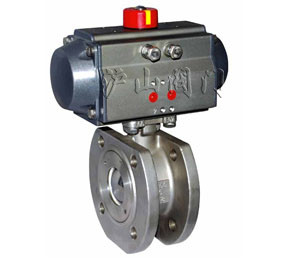

气动超薄型球阀
|
产品型号：
|
Q671X
|
|
驱动方式：
|
气动
|
连接形式：
|
法兰
|
|
作用方式：
|
切断型、调节型
|
密封材料：
|
增强聚四氟乙烯
|
|
压力范围：
|
1.6～2.5MPa
|
公称通径：
|
DN15-DN200
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、气动超薄型球阀概述
与普通球阀相比，气动超薄型球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。 用途： 对夹球阀及对夹保温夹套球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
二、气动超薄型球阀特点及用途
该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。
它采用直连方式执行机构连接，气动衬氟调节蝶阀具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。
三、气动超薄型球阀主要技术参数与性能
公称压力：1.6.2.5MPa
使用温度：-20～+232℃～+350℃
公称通径：1/2"～8"
阀体材质：304.306.316L.WCB
连接法兰：JB79-59.SH3406.
GB9113HG205 92-97
适用介质：水.油.气及酸.碱等腐蚀性流体
作用方式：切断型.调节型
电源电压：220VAC 110VAC(HQ系列可选)
24VDC(HQ系列可选)
输入信号：4～20mA/1~5VDC
0~20mA/0~10VDC
配套执行器：
1，SY-CH系列 2.DA-SR系列 3.QGSY系列
