| 产品名称： | 精小型气动V型球阀 | 产品型号： | GTS/HV |
| 驱动方式： | 气动 | 连接形式： | 法兰 |
| 结构形式： | V型 | 密封材料： | 不锈钢、PTFE |
| 压力范围： | 1.0～4.0MPa | 公称通径： | DN20-DN600 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |

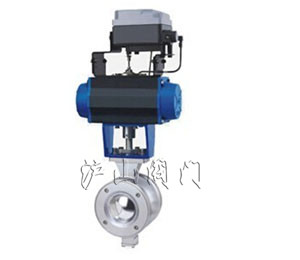

GTS/HV精小型气动V型球阀其主要作调节阀使用，也可作开关阀使用。V型阀阀芯设计成带有特殊形状的V型缺口，所以具有很大的剪切力及自洁功能，尤其适用于含纤维或有微小固定颗粒状的介质的控制。气动三通球阀广泛用于造纸、化工、石油、化纤、电力、冶金、制药、环保等工业部门的自控系统。
二、GTS/HV精小型气动V型球阀特点
1、一体式阀门
V型阀采用整体式的设计，这样避免了阀体因采用法兰连接而造成的泄漏。
2、可移动密封阀座
V型阀密封座采用预紧力弹簧，使密封座始终与阀芯紧闭，密封性能好，可对在长期使用中密封副磨损起自动补偿作用，使用寿命长。另可对不同介质、不同温度、提供PTFE阀座(软阀座)和可动金属阀座。
3、阀芯和自动滑轴承
V型球阀阀芯设计成带有特殊形状的V型缺口，使阀门具有近似等百分比的流量特性。该设计使用阀门在具有精确的控制性能的前提下并具有很大的剪切力及自洁功能。
V型球阀阀芯采用上下阀杆双轴承固定，稳定性好，轴承材料采用复合材料，其转动轴承载面采用烧结处理，具有超强的耐磨性能，且有自润滑功能。因而避免了阀门在长期使用中咬死现象。
4、花键连接
阀杆与阀芯之间采用花键连接，具有对中性好，承载扭矩大，使用寿命长。采用花键连接配合有效消除了阀杆和阀芯之间的配合间隙，避免了死区的产生，提高了阀门调节精度。
三、GTS/HV精小型气动V型球阀参数
公称压力：PN1.0、1.6、2.5、4.0MPa、ANSI150、300
公称通径：DN20～600mm
工作温度：硬密封 -20～160℃,-20～230℃,-20～425℃
软密封 -20～150℃
流量特性：近似等百分比
气源压力：0.5～0.7MPa
阀座形式：不锈钢可动硬密封、PTFE软密封
四、GTS/HV精小型气动V型球阀材质
主要材质：阀体 (1)WCB (2)CF8 (3)CF8M (4)CF3M
阀芯 (1)CF8 (2)CF8M (3)CF3M
可选附件：(1)电气阀门定位器：A.进口 B.国产
(2)电磁阀、回讯器
(3)连接法兰、螺栓：A.A3 钢 B.不锈钢
