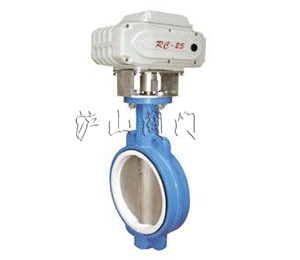

| 产品名称： | 电动蝶阀 | 产品型号： | ZAJD型 |
| 驱动方式： | 电动 | 连接形式： | 对夹式 |
| 介质温度： | -20～+200度 | 密封材料： | 衬橡胶衬四氟乙烯 |
| 压力范围： | 1.0～2.5MPa | 公称通径： | DN50-DN400 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、ZAJD型电动蝶阀阀体介绍
ZAJD型电动蝶阀气动三偏心蝶阀
二、ZAJD型电动蝶阀阀内组件
阀芯形式：阀板
流量特性：直线特性或等百分比特性
材 料：HT200 ZG25I 1Cr18Ni9Ti衬橡胶衬四氟乙烯
三、ZAJD型电动蝶阀执行机构
四、ZAJD蝶阀规格参数表
公称通径DN
50
65
80
100
125
150
200
250
300
350
400
流量系数（Kv）
110
180
232 8
368
656
735
1240
2025
2712
3875
503
动作范围
0－90o
允许压差△P
小于公称压力（1.6MPa）
泄漏量Q
按GB/T4213－92，为Kv值的10-4
环境温度oC
－20～60oC
基本误差
±2.5%
回差
±2.5%
死区
1%
可调范围
250:1 350:1
配用执行机构
DTR—05 10PSQ101381RSA－05
DTR— 20PSQ201381RSC－30
DTR－40PSQ501381RSC－50
DTR－60PSQ701
公称通径DN
50
65
80
100
125
150
200
250
300
350
400
流量系数（Kv）
110
180
232 8
368
656
735
1240
2025
2712
3875
503
动作范围
0－90o
允许压差△P
小于公称压力（1.6MPa）
泄漏量Q
按GB/T4213－92，为Kv值的10-4
环境温度oC
－20～60oC
基本误差
±2.5%
回差
±2.5%
死区
1%
可调范围
250:1 350:1
配用执行机构
DTR—05 10PSQ101381RSA－05
DTR— 20PSQ201381RSC－30
DTR－40PSQ501381RSC－50
DTR－60PSQ701
五、ZAJD971电动对夹式蝶阀尺寸
|
公称通径DN |
L阀度 |
H |
H1 |
D2 |
Z-фd |
D1 |
L1 |
L2 |
|
50 |
43 |
452 |
80/112 |
120/125 |
4-18 |
165 |
208 |
120 |
|
65 |
46 |
475 |
88/115 |
136/145 |
4-18 |
185 |
208 |
120 |
|
80 |
46/49 |
516 |
96/120 |
160 |
8-18 |
200 |
208 |
120 |
|
100 |
52/56 |
551 |
115/140 |
185 |
8-18 |
220 |
208 |
120 |
|
125 |
56/64 |
566 |
128/170 |
210 |
8-18 |
220 |
208 |
120 |
|
150 |
56/70 |
606 |
140/180 |
240 |
8-22 |
285 |
256 |
156 |
|
200 |
60/71 |
731 |
175/210 |
295 |
8-22 |
340 |
256 |
156 |
|
250 |
68/76 |
778 |
202/240 |
355 |
12-22 |
395/405 |
256 |
156 |
|
300 |
78/83 |
830 |
242/290 |
410 |
12-22 |
445/460 |
256 |
156 |
|
350 |
78/92 |
996 |
266/320 |
470 |
16-22 |
505/520 |
346 |
156 |
|
400 |
102 |
1058 |
298/350 |
515/525 |
16-26 |
565/580 |
346 |
156 |
注：表中数据XX/XX，“H1”为软密封/硬密封；“D1、D2”为压力1.0Mpa/1.6Mpa
六、ZAJD941电动法兰式蝶阀外形尺寸
|
公称通径DN |
L阀厚 |
H |
H1 |
D2 |
D1 |
Z-фd |
L1 |
L2 |
|
50 |
108 |
539 |
825/112 |
165 |
125 |
4-18 |
208 |
120 |
|
65 |
112 |
554 |
925/115 |
185 |
145 |
4-18 |
208 |
120 |
|
80 |
114 |
569 |
100/120 |
200 |
160 |
8-18 |
208 |
120 |
|
100 |
127 |
614 |
110/138 |
220 |
180 |
8-18 |
208 |
120 |
|
125 |
140 |
649 |
125/164 |
250 |
210 |
8-18 |
208 |
120 |
|
150 |
140 |
725 |
1425/175 |
285 |
240 |
8-22 |
256 |
156 |
|
200 |
152 |
835 |
170/208 |
340 |
295 |
8-22/2-22 |
256 |
156 |
|
250 |
165 |
890 |
1925/243 |
395/405 |
350 |
12-22/12-26 |
256 |
156 |
|
300 |
178 |
995 |
2225/283 |
445/460 |
400 |
12-22/12-26 |
256 |
156 |
|
350 |
190 |
1155 |
2525/310 |
505/520 |
460 |
16-22/16-26 |
346 |
156 |
|
400 |
216 |
1225 |
2825/340 |
565/580 |
515 |
16-26/16-30 |
346 |
156 |
注：表中数据XX/XX，“H1”列为软密封/硬密封；“D2、Z-фd”列表示压力1.0MPa/1.6MPa
七、ZAJD型电动蝶阀型号编制说明
| Z | A | J | D | 9 | 71 | F | 16 | P | G |
| 自控阀门 | 执行机构类型： | 位移 特征： | 阀门代号： | 传动形式： | 连接形式： | 密封面材料： | 公称 压力： | 阀体 材质： | 温度类型： |
| D：表示PS系列 | J：表示角行程 | Q：表示球阀 | 9：表示电动 | 41：表示法兰 | F：表示四氟乙烯 | 16：表示1.6MPa | C：表示碳钢 | G：表示中温型 | |
| R：表示3810系列 | S：表示直行程 | D：表示碟阀 | 6：表示气动 | 11：表示丝扣 | H：表示金属硬密封 | 25：表示2.5MPa | P：表示不锈钢 | 常温省略 | |
| A：DTR系列 | V：表示V形球阀 | 71：表示对夹式 | 40：表示4.0MPa | R：表示316 | |||||
|
64：表示6.4MPa
|
F46：表示阀体衬四氟
|
