| 产品名称： | 电子式电动V型调节球阀 | 产品型号： | ZAJV |
| 驱动方式： | 电动 | 连接形式： | 法兰 |
| 结构形式： | V型 | 密封结构： | 软密封、硬密封 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN25-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、ZAJV电子式电动V型调节球阀阀体介绍
ZAJV电子式电动V型调节球阀配用DTR系列电动执行机构，无需另配伺服放大器，有输入控制信号（4-20mADC或1-5ADC）及单相电源即可控 制运转，实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。ZAJD型电动蝶阀具有流通能力，调节 精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，特别适用于泥浆和含有纤维性介 质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。
公称通径；25-300mm
公称压力：PN1.6, 4.0, 6.4Mpa
连接形式：法兰式按JB/T79.2-94凹或按JB78-5P对夹式
法兰连接
材料：WCB ZG1Gr18Ni9Ti CF3M
填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉编织填料。耐高温碳纤维填料
温度：常温：-20℃~+120℃ 散热：+200℃~+450℃
二、ZAJV电子式电动V型调节球阀阀内组件
阀芯形式：V形缺口半球体

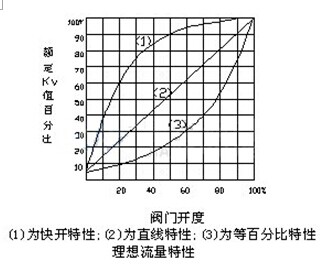

流量特性：等百分比特性。
球体阀杆2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金属阀座材料：与阀杆材料相同，密封堆焊钴铬硬质合金，非金属阀材料，增强聚四氟乙烯。
三、执行机构
类型：可选用PSQ系列、DTR、3810系列角行程执行机构。
防爆型选3810系列。
四、ZAJV电子式电动V型调节球阀V形球阀规格参数表
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系数（Kv） |
25 |
40 |
63 |
100 |
160 |
250 |
350 |
680 |
990 |
1600 |
2500 |
4000 |
|
动作范围 |
0-90° |
|||||||||||
|
允许压差△P |
小于公称压力（1.6MPa） |
|||||||||||
|
泄漏量Q |
按API598标准测试 无泄漏 |
|||||||||||
|
环境温度℃ |
-20~60℃ |
|||||||||||
|
基本误差 |
±2% |
|||||||||||
|
回差 |
±2% |
|||||||||||
|
死区 |
1% |
|||||||||||
|
可调范围 |
250:1 |
|||||||||||
|
配用执行机构 |
PSQ101, 3810RSA-05DTR-05~10 |
PSQ201381RSC-30DTR-20～30 |
PSQ3013810RSC-50 DTR-40 |
PSQ701DTR-60 |
||||||||

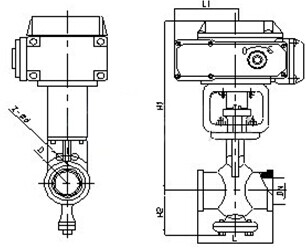

五、ZAJV电子式电动V型调节阀外形尺寸
|
公称通径DN |
L |
DTR |
H2 |
D1 |
Z-d |
|
|
H1 |
L1 |
|||||
|
25 |
102 |
277 |
208 |
60 |
85 |
4-14 |
|
32 |
102 |
295 |
208 |
65 |
100 |
4-18 |
|
40 |
114 |
305 |
208 |
75 |
110 |
4-18 |
|
50 |
124 |
364 |
208 |
95 |
125 |
4-18 |
|
65 |
143 |
379 |
208 |
105 |
145 |
4-18 |
|
80 |
165 |
389 |
256 |
120 |
160 |
8-18 |
|
100 |
194 |
402 |
256 |
140 |
180 |
8-18 |
|
125 |
213 |
426 |
256 |
165 |
210 |
8-18 |
|
150 |
229 |
445 |
256 |
185 |
240 |
8-23 |
|
200 |
243 |
465 |
256 |
205 |
295 |
12-23 |
|
250 |
297 |
610 |
346 |
240 |
355 |
12-25 |
|
300 |
338 |
660 |
346 |
290 |
410 |
12-25 |
六、ZAJV电子式电动V型调节球阀型号编制说明
|
Z |
D |
J |
V |
9 |
11 |
F |
16 |
P |
G |
|
自控阀门 |
执行机构类型 |
位移特征 |
阀门代号 |
传动形式 |
连接形式 |
密封面材料 |
公称压力 |
阀体材质 |
温度类型 |
|
|
D：表示PS系列 |
J：表示角行程 |
Q：表示球阀 |
9：表示电动 |
41：表示法兰 |
F：表示四氟乙烯 |
16：表示1.6MPa |
C：表示碳钢 |
G：表示中温型常温省略 |
|
|
R：表示3810系列 |
D：表示碟阀 |
6：表示气动 |
11：表示丝扣 |
H：表示金属硬密封 |
25：表示2.5MPa |
P：表示不锈钢 |
|
|
|
|
A：表示DTR系列 |
V：表示V形球阀 |
71：表示对夹式 |
|
40：表示4.0Mpa |
|
|
|
|
|
|
|
|
|
|
|
|
64：表示6.4MPa |
|
|
