| 产品名称： | 低温型气动单座调节阀 | 产品型号： | ZMAP |
| 驱动方式： | 气动 | 连接形式： | 焊接、法兰 |
| 结构形式： | 单座 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN25-DN200 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |

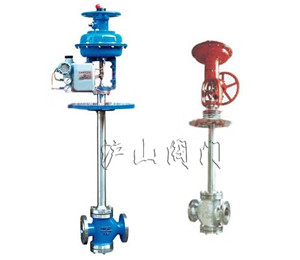

一、ZMAP（低温型）气动单座调节阀概述
ZMAP（低温型）气动单座调节阀是自动控制系统中常用的执行器，它由气动薄膜执行机构和低流阻调节阀组成。适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，气动三通调节阀不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
二、ZMAP（低温型）气动单座调节阀技术参数
|
公称通径 (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数 Kv |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
公称压力 MPa |
1.6 、 4.0 、 6.4 ( 常温型 ) ； 4.0 、 6.4 ( 中温型 ) |
|||||||||
|
介质温度℃ |
-20 ～ 200( 常温型 ) ； -40 ～ 450( 中温型 ) |
|||||||||
|
流量特性 |
直线 ； 等百分比 |
|||||||||
|
阀体材质 |
可焊高温用碳素钢铸钢 GB/T12229-1989 ZG270-500 ； JIS SCPH2 |
|||||||||
|
阀芯、阀杆材质 |
不锈钢 1Cr18Ni9Ti |
|||||||||
|
可调比 |
30 ： 1 |
|||||||||
|
可配附件 |
隔爆型电 - 气阀门定位器、手轮机构、空气过滤减压阀 |
|||||||||
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
