产品名称：
|

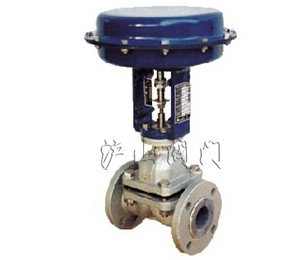

ZMAT气动隔膜阀
|
产品型号：
|
ZMAT
|
|
驱动方式：
|
气动
|
连接形式：
|
焊接、法兰
|
|
结构形式：
|
二通式
|
密封材料：
|
橡胶
|
|
压力范围：
|
1.0-32.0MPa
|
公称通径：
|
DN20-DN200
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、ZMAT气动隔膜阀概述
ZMAT气动隔膜阀由气动薄膜执行机构和隔膜阀组成。隔膜阀阀体流路平滑、节流元件为弹性隔膜，阀盖上无填料函。因而阀流通能力比一般调节阀大无泄漏，流量特性为快开特性，可采用阀门定位器来改善流量调节特性，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。气动调节阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。
二、ZMAT气动隔膜阀详细信息
|
加工定制：是
|
品牌：沪山
|
型号：ZMAT
|
|
材质：铸钢
|
连接形式：法兰
|
公称通径：32（mm）
|
|
适用介质：水,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氢气
|
压力环境：常压
|
工作温度：常温
|
|
流动方向：单向
|
驱动方式：电子
|
零部件及配件：执行器
|
|
形态：柱塞式
|
类型(通道位置)：二通式
|
标准：国标
|
|
密封形式：软密封型
|
三、ZMAT气动隔膜阀阀体
型式：铸造直通阀体
阀尺寸：DN20~200
额定压力：PN10
连接形式：法兰（标准型）
法兰标准：钢制法兰按GB/T9113-2000、JB/T79-94
密封面型式：PN10为凸面
法兰端面距离：按GB12221-89
材质：ZG230~450、 ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
四、ZMAT型气动隔膜调节阀阀内组件
阀芯：隔膜 软密封 NBR、EPAM、PTFE
五、ZMAT型气动隔膜调节阀执行机构
型式：多弹簧式薄膜执行机构（ZHA/B-22、ZHA/B-23、ZHA/B-45、
作用：正作用、反作用
膜片材料：丁腈橡胶夹增强涤纶织物
弹簧量程：20~100KPa、40~200KPa、80~240KPa
供气压力：0.14-0.4MPa
信号接口：内螺纹M16×1.5
环境温度：—30℃~+70℃
六、ZMAT型气动隔膜调节阀阀作用
气关式FO（配正作用执行机构）当气源故障时，执行机构弹簧将阀打开
气开式FC（配反作用执行机构）当气源故障时，执行机构弹簧将阀关闭
七、ZMAT型气动隔膜调节阀作用（根据要求配置）
定位器、空气过滤减压阀、手轮机构、限位开关、电磁阀、阀位传送器、继动器、保位器
ZXT型气动隔膜调节阀性能
额定Kv值：参照性能表，流量特性：线性、等百分比，可调范围；50：1
阀座泄漏量（对于额定KV值%）金属密封：小于0.01%（ANSIB16.104-1976IV级）
回差：小于全行程的1%（带定位器）、小于全行程的3%~5%（不带定信器）
基本误差：小于全行程的±1%（带定位器）、小于全行程的±5%（不带定位器）
八、ZMAT型气动隔膜调节阀附加夫格（根据要求制造）
特殊检查，材料检查（制造记录表）
无损检查，蒸气检查，低温检查
法兰背面加工；带排污栓、双重填料、蒸汽夹套、禁油禁水处理 禁油处理、特殊配管接头、SUS304制品的外裸螺栓，螺母、盐害对策、防砂，防尘要求、热带地区规格、寒冷地区规格、真空用途
