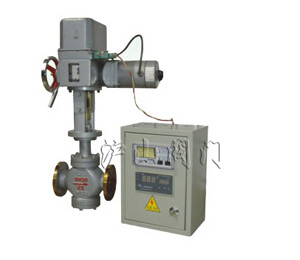

产品名称：
|
电动三通合分流调节阀
|
产品型号：
|
ZAZN
|
|
驱动方式：
|
电动
|
连接形式：
|
焊接、法兰
|
|
结构形式：
|
三通
|
密封材料：
|
橡胶
|
|
压力范围：
|
1.0～6.4MPa
|
公称通径：
|
DN20-DN200
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、ZAZN电动三通合分流调节阀概述
ZAZN电动三通合分流调节阀接受来自调节仪表的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至200mm
公称压力有1.0、1.6、4.0、6.4MPa
使用温度范围由-250℃～450℃
接受信号为0～10mA.DC或4～20mA.DC。
电动双座调节阀适用于压差较大场合。
按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用于一般场合，而后者用于不允许外漏的特殊场合，流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样品种规格可供选择。
二、ZAZN电动三通合分流调节阀特点
◆阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30％。
◆ZAZP(N)电动直通单、双座调节阀可调节范围大，固有可调比为50，流量特性有直线和等百分比。
◆电动双座调节阀不平衡力小，阀稳定性好，使用压差大。
◆调节切断型采用软密封结构阀芯，达Ⅵ级泄漏标准(零泄漏)。
◆伺服放大器采用深度动态负反馈，可提高自动调节精度。
◆电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
◆电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
◆波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
三、ZAZN电动三通合分流调节阀主要零件材料
阀体、阀盖：HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯、阀杆：1Cr18Ni9Ti、司钛莱合金堆焊 增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
衬套：2Cr13
垫片：橡胶石棉板、1Cr18Ni9Ti石棉缠 绕垫片
波纹管：1Cr18Ni9Ti
