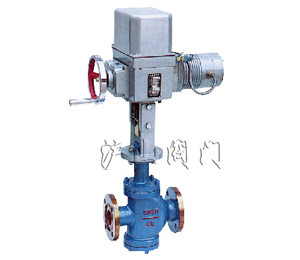

ZAZP(N)电动直通单、双座调节阀


ZAZP(N)电动直通单、双座调节阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



  产品名称 电动直通单、双座调节阀   产品型号 ZAZP(N)
  驱动方式 电动   连接形式 焊接、法兰
  结构形式 单、双座   密封材料 橡胶
  压力范围 1.6~6.4MPa   公称通径 DN20-DN400
  常用材质 碳钢、不锈钢   技术咨询 021-31007323



一、ZAZP(N)电动直通单、双座调节阀介绍

  ZAZP(N)电动直通单、双座调节阀是DKZ型电动单元组合仪表中的执行单元,它是生产过程自动调节系统中的重要环节之一。它以电源为动力接受统一的指标信号0~10或4~20mA.DC,将此转为与输入信号相对应的上下位移,自动地操纵阀门,改变阀门的开启程度,从而达到对工业介质流量、压力、温度和液位等参数的自动调节。ZAZM电动套筒调节阀因而广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。
  本系列产品有标准型、波纹管密封型、夹套保温等多种品种。产品公称压力等级有PN16、40、64;公称通径范围DN20~400。
  ZAZP直通单座调节阀:阀内只有一个阀座,具有泄漏量小的优点,但不平衡力较大,并随着公称通径增大而增大,故阀的工作压差不宜过高,选用时必须注意。公称通径DN<25mm的阀芯为单导向结构;公称通径DN≥25mm的阀芯为双导向结构。
  ZAZN直通双座调节阀:阀体内有上下两个阀座,具有流通能力大,不平衡力小,作用方式改变容易等优点,阀芯为双导向结构。



二、ZAZP(N)电动直通单、双座调节阀结构特点

阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫   片:橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬   套:2Cr13



三、ZAZP(N)电动直通单、双座调节阀技术参数

公称通径D(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

400

额定流量系数
Kv

单座

5

8

12

20

32

50

80

120

200

280

450

800

1200



双座



10

16

25

40

63

100

160

250

400

630

1000

1600

2700

额定行程L(mm)

10

16

25

40

60

100

公称压力PN(MPa)

1.6、4.0、6.4

固有流量特性

直线、等百分比

允许泄漏量(1/h)

10-4×阀额定容量(单座)、10-3×阀额定容量(双座)

工作温度t(℃)

-20~200、-40~250、-40~250、-60、450

信号范围(mA.DC)

0~10或4~20

电源电压

220V、50Hz

作用方式

电开式、电关式
