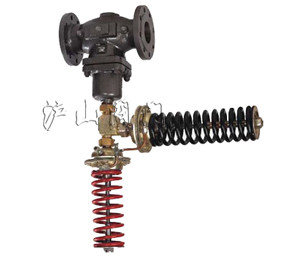

| 产品名称： | 自力式压力、差压组合阀 | 产品型号： | V230D01D03、V231D01D03 |
| 驱动方式： | 自力式 | 连接形式： | 焊接、法兰 |
| 结构形式： | 单座、双座、套筒 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN15-DN150 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |
一、自力式压力、差压组合阀（压力、差压上升阀关）介绍
自力式压力、差压组合阀主要应用于工艺过程控制中的压力和差压调节，可用于高300℃的非腐蚀性的液体、气体和蒸汽等介质，自力式流量、温度组合阀按优先动作原理工作，不能同时控制两个参数。型号： V230D01D03（硬密封） V231D01D03（软密封）
二、自力式压力、差压组合阀控制阀主要技术参数
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 额定流量系数 Kvs | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 |
| 噪音衡量系数 Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 |
| 公称压力（MPa） | 1.6；4.0 | ||||||||||
| 高工作温度（℃） | 液体≤140；气体≤80 | ||||||||||
| 硬密封 | 配隔离罐≤200 | 配隔离罐加长件≤300 | |||||||||
| 配隔离罐和散热片≤300 | |||||||||||
| 压力平衡元件 | 波纹管 | 滚动膜片 | |||||||||
| 法兰标准 | ANSI JIS DIN GB JB(特殊可按用户提供) | ||||||||||
| 阀体材质 | 铸铁；铸钢；铸不锈钢 | ||||||||||
| 阀芯材质 | 不锈钢，软密封为不锈钢镶嵌橡胶圈 | ||||||||||
| 高工作压力 | 公称压力（注意△Pmx及工作压力与工作温度的关系） | ||||||||||
三、自力式压力、差压组合阀执行器主要技术参数
| 有效面积（cm2） | 32※ | 80※ | 250 | 630 |
| 压力设定范围（MPa） | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
| 0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
| 允许上下膜室之间大压差（MPa） | 3.0 | 0.25 | 0.4 | 0.15 |
| 材质 | 膜盖：钢板镀锌； 膜片：EPDM或FKM夹纤维 | |||
| 控制管线、接头 | 铜管或钢管10×1；卡套式接头R1/4″ | |||
注：※DN150不能满足该设定值
四、自力式压力、差压组合阀性能指标
| 控制精度 | ±8％ | |||
|
允许泄漏量 （在规定试验条件下） |
硬密封 | 4×10-4阀额定容量 | ||
| 软密封 | DN15～50 | DN65～125 | DN150 | |
| 10气泡/min | 20气泡/min | 40气泡/min | ||
五、自力式压力、差压组合阀允许压差
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
|
大允许压差 △P(MPa) |
PN16 | 1.6 | 1.5 | 1.2 | ||||||||
| PN40 | 2.0 | |||||||||||
