| 产品名称： | ZZY型自力式压力调节阀 | 产品型号： | ZZY型 |
| 驱动方式： | 自力式 | 连接形式： | 焊接、法兰 |
| 结构形式： | 单座、双座、套筒 | 密封材料： | 橡胶 |
| 压力范围： | 1.6～6.4MPa | 公称通径： | DN20-DN300 |
| 常用材质： | 碳钢、不锈钢 | 技术咨询： | 021-31007323 |

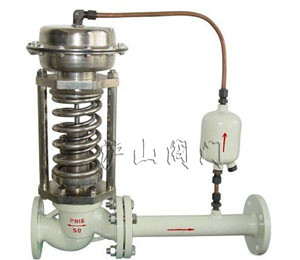

一、ZZY型自力式压力调节阀介绍
ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）三种结构：ZZC、ZZV自力式差（微）压调节阀执行机构有薄膜式、活塞式二种：作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、IV级和VI能三档；流量特性为快开；压力分段调节从15~250MPa。可按需要组合满足用户工况要求。
二、ZZY型自力式压力调节阀主要技术参数和性能指标
|
公称通径（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数（KV） |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
|
额定行程（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|||||
|
公称压力（MPa） |
1.6 4.0 6.4 |
|||||||||||||
|
压力调节范围（Mpa） |
15~50 40~80 60~140 120~220 160~220 200~260240~300 280~350 330~400 380~450 480~560 540~620600~700 680~800 780~900 880~1000 950~1500 1000~2500 |
|||||||||||||
|
流量特性 |
快开 |
|||||||||||||
|
调节精度% |
±5 |
|||||||||||||
|
使用温度（℃） |
≤350 |
|||||||||||||
|
1、允许泄漏量 |
硬密封（1/h） |
单座：≤10-4阀额定容量（IV）级；双座、套筒：≤5×10-4阀额定容量（II级） |
||||||||||||
|
软密封（1/h） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 |
||||
|
2、减压比 |
大 |
10 |
||||||||||||
|
小 |
1.25 |
|||||||||||||
三、ZZY自动式压力调节阀型号ZZY
四、ZZY型自力式压力调节阀外形尺寸与重量
|
公称通径（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
|
法兰接管尺寸（B）
|
383
|
512
|
603
|
862
|
1023
|
1380
|
1800
|
2000
|
2200
|
||||||
|
法兰端面距（L）
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
||
|
压
力 调 节 范 围 （ Kpa ） |
15-140
|
H
|
475
|
520
|
540
|
710
|
780
|
840
|
880
|
915
|
940
|
1000
|
|||
|
A
|
280
|
308
|
|||||||||||||
|
200-500 |
H
|
455
|
500
|
520
|
690
|
760
|
800
|
870
|
880
|
900
|
950
|
||||
|
A
|
230
|
||||||||||||||
|
120-300 |
H
|
450
|
490
|
510
|
680
|
750
|
790
|
860
|
870
|
890
|
940
|
||||
|
A
|
176
|
194
|
280
|
||||||||||||
|
480-1000 |
H
|
445
|
480
|
670
|
740
|
780
|
850
|
860
|
880
|
930
|
|||||
|
A
|
176
|
194
|
280
|
||||||||||||
|
600-1500 |
H
|
445
|
570
|
600
|
820
|
890
|
950
|
1000
|
1100
|
1200
|
|||||
|
A
|
85
|
96
|
|||||||||||||
|
1000-2500
|
H
|
445
|
570
|
600
|
820
|
980
|
950
|
1000
|
1100
|
1200
|
|||||
|
A
|
85
|
96
|
|||||||||||||
|
重量（Kg）
|
26
|
37
|
42
|
72
|
90
|
114
|
130
|
144
|
180
|
200
|
250
|
||||
|
导压管接头螺纹
|
M1.6×1.5
|
||||||||||||||
